Опора У2К+5

Между базовым У2К (24,5 м) и высотным У2К+12 (36,5 м) в линейке типового проекта 3.407-106 (3539тм-т2) расположена опора У2К+5 с надставкой пять метров и общей высотой 29,5 м. Это рациональное решение для анкерно-угловых точек ВЛ 500 кВ, где требуется умеренное увеличение габарита при сохранении стандартных конструктивных решений для узлов фундаментной части в трёхстоечной схеме 3х14.

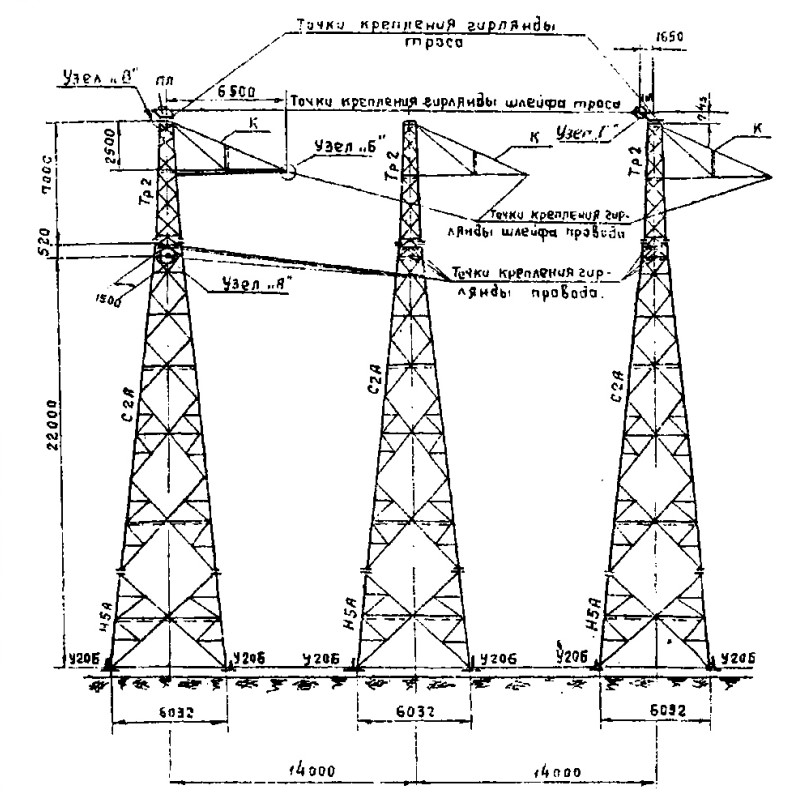

Траверса расположена на высоте 22 м, что обеспечивает достаточный вертикальный габарит от расщеплённых проводников до земли в расчётных режимах нагружения — при максимальной рабочей температуре провода и при наибольшем гололёдном провесе. Ширина основания — 6 м при схеме 3х14 — несколько больше, чем у базового У2К (5 м), что адекватно возросшему опрокидывающему моменту при увеличенной высоте.

Масса конструкции без цинкования — 21 919 кг, с горячим цинкованием — 22 577 кг. По сравнению с У2К масса выросла примерно на 5 300 кг — весомый вклад как надставки, так и усиления узлов основания. Горячее цинкование по ГОСТ 9.307 обеспечивает равномерное покрытие всех поверхностей, включая труднодоступные стыки и зазоры болтовых соединений.

Грозозащитный трос марки ТК-11 крепится в верхней точке опоры и обеспечивает нормативную защиту токоведущих расщеплённых проводников от прямых ударов молнии. Для ВЛ 500 кВ грозозащитный трос является обязательным элементом конструкции ВЛ в соответствии с требованиями ПУЭ.

Опора У2К+5 применима во всех районах по гололёду I–IV, что обеспечивает широкое географическое применение без изменения конструктивных решений. Трёхстоечная фундаментная схема 3х14 допускает различные типы оснований в зависимости от несущей способности грунта: монолитные стаканные, свайные или плитные фундаменты по данным инженерно-геологических изысканий. Выбор типоразмера между У2К и У2К+5 определяется на основании нормативного вертикального габарита и рельефа местности на участке трассы. Типовой проект 3.407-106 (3539тм-т2) содержит сводные нагрузочные таблицы для каждого расчётного режима и климатического района, что облегчает сравнительный анализ при проектировании ВЛ 500 кВ.
