Анкерно-угловая стальная опора ВЛ 500 кВ, марка У2К+12П. Высота 36,5 м, масса 34346 кг.
Типовой проект и рабочие чертежи: 3.407-106 (3539тм-т2)
Суффикс «П» в шифре У2К+12П указывает на повышенное, то есть усиленное, исполнение опоры относительно базового У2К+12. При идентичных геометрических параметрах — высота 36,5 м, траверса 29 м, ширина базы 7,5 м — масса конструкции существенно выше: 33 346 кг без цинкования против 29 456 кг у У2К+12, и 34 346 кг с горячим цинкованием против 30 340 кг. Разница порядка 4 000 кг — это дополнительный металл в несущих элементах тела решётки и усиленных узлах крепления траверсы.
Усиление исполнения «П» применяется при расчётных нагрузках, превышающих несущую способность стандартного варианта: более тяжёлые ветровые районы по СП 20.13330, повышенные углы поворота трассы, применение более тяжёлых проводов с увеличенными суммарными тяжениями в анкерных пролётах. Типовой проект 3.407-106 (3539тм-т2) охватывает оба исполнения — У2К+12 и У2К+12П — в единой системе рабочей документации.
Опора предназначена для одноцепных ВЛ 500 кВ с проводами 3хАС-400/51 или 3хАС-500/64 и грозозащитным тросом ТК-11. Диапазон применения по районам гололёдности — I–IV: охватывает весь нормативный спектр гололёдных нагрузок, от лёгкого первого до тяжёлого четвёртого района. Горячее цинкование обеспечивает долгосрочную антикоррозионную стойкость конструкции в открытых эксплуатационных условиях.
Конструкция с трёхстоечной схемой основания 3х14 рассчитана на восприятие значительных опрокидывающих моментов. При суммарной массе свыше 34 тонн монтаж выполняется с применением тяжёлой кранной техники методом укрупнительной сборки на площадке.
Выбор между У2К+12 и У2К+12П производится на основании расчёта нагрузок для конкретного участка трассы с учётом всех нормативных климатических сочетаний и режимов работы ВЛ. При проектировании ВЛ 500 кВ выбор между У2К+12 и У2К+12П осуществляется по результатам расчёта нагрузок для конкретного участка трассы с учётом ветрового района, района по гололёду и угла поворота. Типовой проект 3.407-106 содержит нагрузочные таблицы для обоих вариантов, что упрощает сравнительный анализ и обоснование принятого решения.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У2К+12П — анкерно-угловая, одноцепная, для воздушных линий электропередачи 500 кВ.

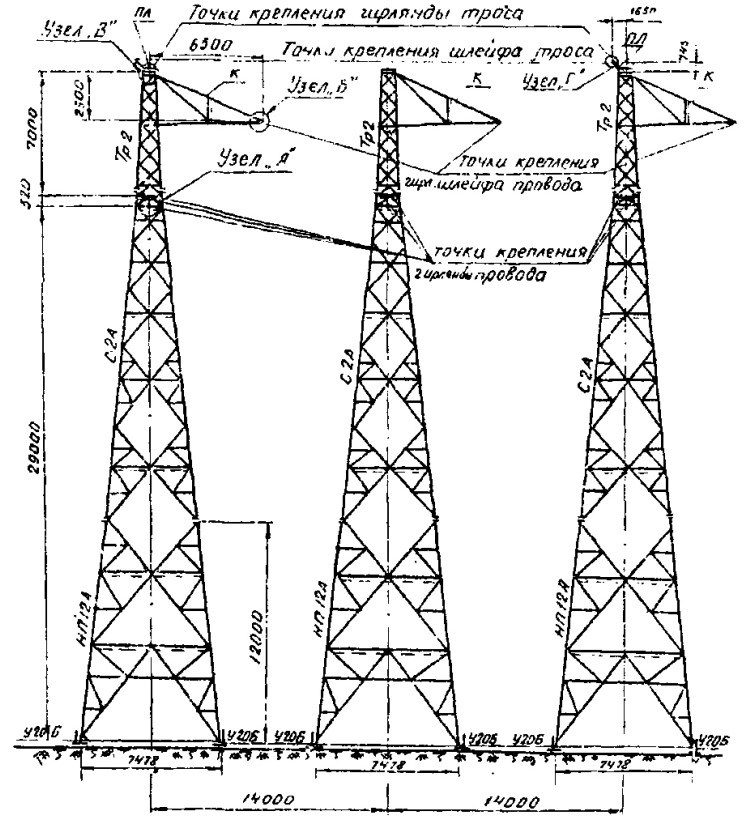

Полная высота — 36,5 м, отметка нижней траверсы — 29 м, размер основания — 7,5 (3х14) м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 33346 кг без покрытия и 34346 кг с горячим цинкованием. На цинковый слой приходится 1000 кг.
Опора У2К+12П выполняется по рабочим чертежам 3.407-106 (3539тм-т2). Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — 3хАС-400/51, 3хАС500/64. Грозозащитные тросы — ТК-11.
