Опора У1+5Т

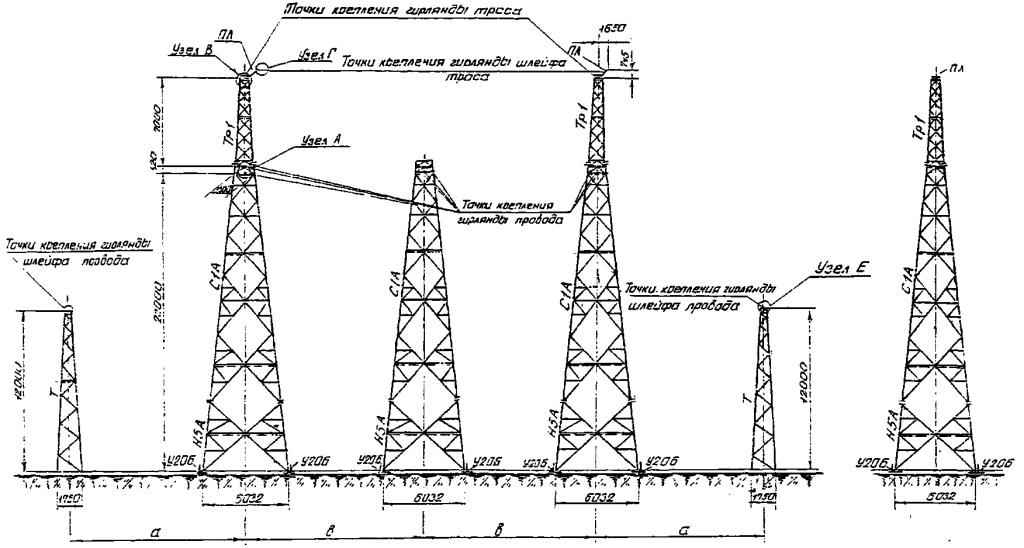

Опора ЛЭП У1+5Т — стальная решётчатая анкерно-угловая конструкция для одноцепных воздушных линий 500 кВ по типовому проекту 3.407-106 (3539тм-т2). Её конструктивная особенность — жёсткая пирамидальная база шириной 12 м без применения внешних оттяжечных тросов. Устойчивость обеспечивается развитым основанием, что принципиально отличает её от стандартных исполнений серии У1, использующих схему с оттяжками и якорями.

Общая высота — 29,5 м, уровень траверсы — 22 м. Масса металлоконструкции по чертежу КМ без горячего цинкования — 21 903 кг, с цинковым покрытием — 22 808 кг. Для сравнения: аналогичная по высоте опора У1+5 с оттяжками весит 16 166 / 16 650 кг. Разница около 6 150 кг объясняется тем, что жёсткая база требует более мощных нижних поясов и ствола для замещения функции оттяжных тросов.

Отсутствие внешних оттяжек может быть существенным преимуществом при стеснённой полосе отвода: конструкция компактнее в плане, не требует закрепления оттяжек в дополнительных фундаментах и проще в обслуживании.

Как анкерно-угловая опора, У1+5Т воспринимает продольные тяжения проводов в нормальном и аварийном режимах, а также горизонтальные нагрузки от ветра и гололёда. Натяжные гирлянды изоляторов передают усилия от проводов на оголовок опоры. Нагрузка от жёсткого основания равномерно распределяется на фундаментные стойки без дополнительных анкерных плит оттяжек.

Горячее цинкование стальных элементов конструкции обеспечивает долгосрочную защиту от атмосферной коррозии в различных климатических условиях. Конструкция изготавливается в заводских условиях и поставляется разборной. Монтаж производится с применением грузоподъёмной техники непосредственно на месте установки по рабочей документации проекта 3.407-106. Опора У1+5Т применяется совместно с другими типами опор серии У1 там, где конструктивная схема без оттяжек предпочтительнее стандартного варианта с учётом условий трассы.
