Опора К330-2+5

Девяносто три тонны с горячим цинкованием — такова масса опоры К330-2+5: 93 717 кг. Эта цифра красноречиво отражает конструктивную сложность: двухцепная схема, класс напряжения 330 кВ, надставка +5 м и тип «анкерно-угловая концевая» суммируют требования, каждое из которых значительно увеличивает расход стали.

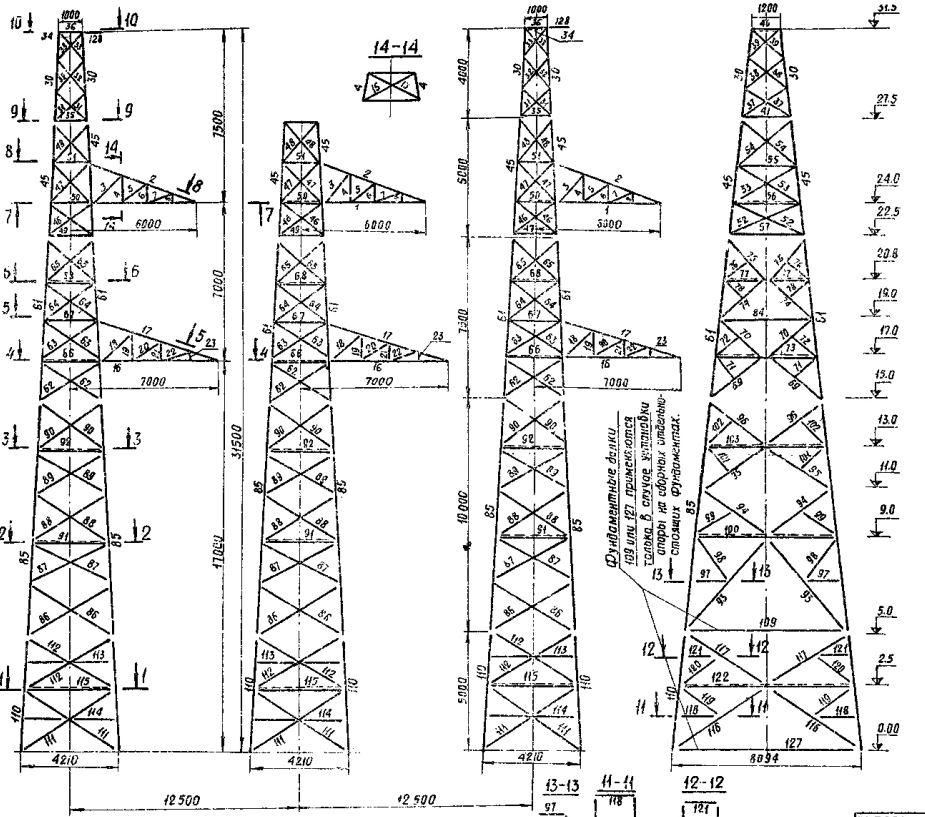

Общая высота — 31,5 м, высота траверсы — 17 м. Типовой проект 3.407-95 (7072тм-т1) предусматривает ширину базы 4,2×8,1 м в верхнем поясе и 3×12,5 м в нижнем. Нижний пояс воспринимает опрокидывающий момент от углового тяжения двух цепей. Верхний пояс 4,2×8,1 м — наибольший в серии К330.

Анкерно-угловая концевая функция означает одновременное действие трёх видов нагрузок: угловое тяжение при повороте трассы, одностороннее тяжение при завершении линии и ветровые нагрузки на тело высотой 31,5 м. Конструкция рассчитана на аварийный обрыв любой из двух цепей без потери устойчивости ни по одной из плоскостей.

Масса без горячего цинкования — 90 000 кг, с горячим цинкованием — 93 717 кг. Цинковый слой весом около 3 717 кг создаёт барьерную и катодную защиту стали, обеспечивая расчётный ресурс в условиях длительной открытой эксплуатации.

Опора К330-2+5 применяется как завершающий элемент двухцепных ВЛ 330 кВ в точках совмещения угла поворота с конечным пунктом линии. Типичное применение — заход двухцепной ВЛ 330 кВ на шины ОРУ подстанции под углом к оси приёмного портала. При проектировании фундамент К330-2+5 рассчитывается индивидуально по результатам геологических изысканий конкретной площадки. Стальные конструкции поставляются с маркировкой элементов согласно монтажной схеме чертежей КМД, что облегчает сборку на объекте и исключает ошибки при монтаже крупногабаритной конструкции. Высокопрочные болты в несущих узлах обеспечивают работоспособность конструкции при сложном сочетании угловых, продольных и ветровых нагрузок в течение расчётного срока.
