Опора К330-1+5

Комбинированный тип «анкерно-угловая концевая» — одна из наиболее нагруженных конструктивных схем в линейке опор ЛЭП: такая опора одновременно воспринимает угловое тяжение при повороте трассы и фиксирует провод на конечном пункте линии. Именно таков К330-1+5 для одноцепных ВЛ 330 кВ.

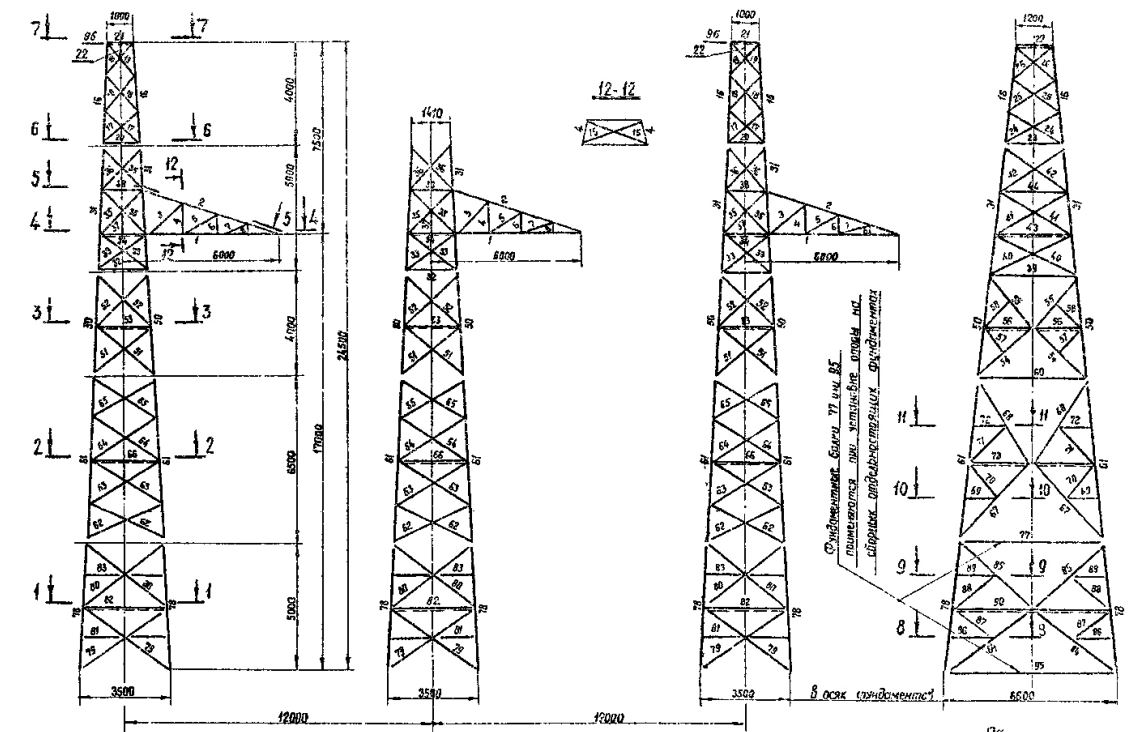

Типовой проект 3.407-95 (7072тм-т1) предусматривает надставку 5 м к базовому типу К330-1, что доводит общую высоту до 24,5 м, а отметку траверсы — до 17 м. Ширина базы — 3,5×6,6 м (верхний пояс) и 3×12 м (нижний). Расширение верхнего пояса компенсирует возросший момент при надставке и угловом тяжении.

Сочетание функций анкерно-угловой и концевой опоры делает К330-1+5 универсальным решением для завершения трассы в точке изгиба. Типичное применение — подход ВЛ 330 кВ к подстанции под углом или смена направления трассы перед заходом на шины ОРУ 330 кВ.

Масса металлоконструкций без горячего цинкования — 49 300 кг, с горячим цинкованием — 51 336 кг. По сравнению с К330-1 (33 000 / 34 363 кг) прирост около 50%, что соответствует усиленной несущей схеме и увеличенной базе.

Горячее цинкование обеспечивает нормативный срок службы без ремонта покрытия. Комплект поставки включает стальные конструкции с горячим цинкованием, крепёжные изделия и монтажную схему с маркировкой элементов. Опора К330-1+5 применяется в ответственных узлах одноцепных ВЛ 330 кВ, где одновременное выполнение анкерной, угловой и концевой функций является определяющим требованием проекта. При совмещении угловой и концевой функции расчёт ведётся по наихудшему сочетанию нагрузок: максимальное тяжение при обрыве одновременно с угловой составляющей и ветром поперёк трассы. Фундамент рассчитывается индивидуально по результатам геологических изысканий конкретной площадки с учётом несущей способности грунта. Высокопрочные болты в несущих узлах анкерно-угловой концевой опоры обеспечивают надёжность соединений при комбинированных постоянных нагрузках.
