Опора К330-2

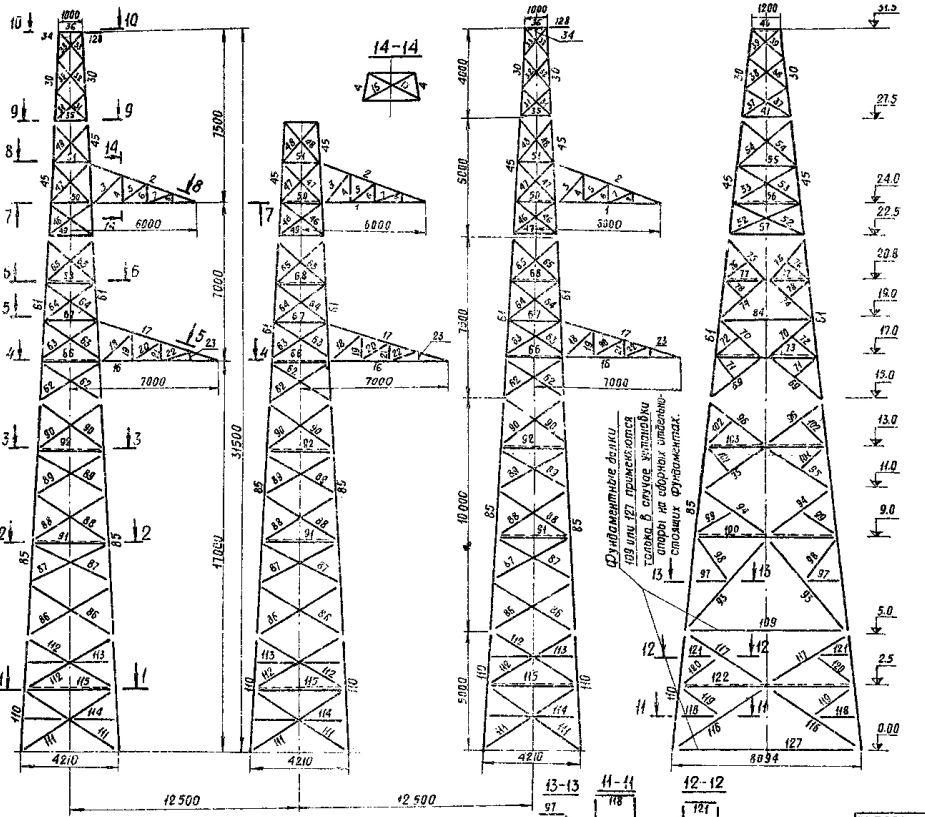

Двухцепная концевая опора ВЛ 330 кВ несёт тяжение двух цепей расщеплённого провода и является одной из наиболее нагруженных конструкций в отечественной линейке сетевого оборудования. Опора ЛЭП К330-2 разработана для этой задачи по типовому проекту 3.407-95 (7072тм-т1).

В отличие от одноцепного К330-1 (высота 19,5 м), двухцепной вариант К330-2 имеет общую высоту 26,5 м. Увеличение вызвано необходимостью разместить две цепи по высоте с нормированными расстояниями между ними и необходимым габаритом до земли при классе напряжения 330 кВ. Высота траверсы — 12 м.

Провод 2хАСУС-500 — расщеплённый сталеалюминиевый проводник с усиленным стальным сердечником, характерный для ВЛ 330 кВ и выше. Расчётный диапазон гололёдных районов I–IV подтверждает широкую географию применения — от умеренного до тяжёлого климата.

Ширина базы: 3,7×7 м (верхний пояс) и 3×12,5 м (нижний пояс). Это значительно больше, чем у одноцепного К330-1, и отражает вдвое большее суммарное тяжение при двухцепной навеске. При одностороннем обрыве одной из цепей конструкция сохраняет нормативную устойчивость без дополнительных мер.

Масса металлоконструкций без горячего цинкования — 62 000 кг, с горячим цинкованием — 64 561 кг. По сравнению с К330-1 прирост почти вдвое — закономерный результат удвоения нагрузок и увеличения высоты на 7 м. Концевая двухцепная опора К330-2 применяется на конечных пунктах ВЛ 330 кВ и обеспечивает нормативную надёжность во всех режимах. На концевой двухцепной опоре ВЛ 330 кВ натяжные гирлянды каждой цепи навешиваются раздельно на соответствующие консоли траверсы. Длина гирлянды нормируется по разрядному напряжению для класса 330 кВ и корректируется по условиям загрязнения атмосферы района. Тип изоляторов определяется проектом. Высокопрочные болтовые соединения несущих поясов стойки надёжно работают при постоянном тяжении двух цепей провода 2хАСУС-500 на протяжении срока службы.
