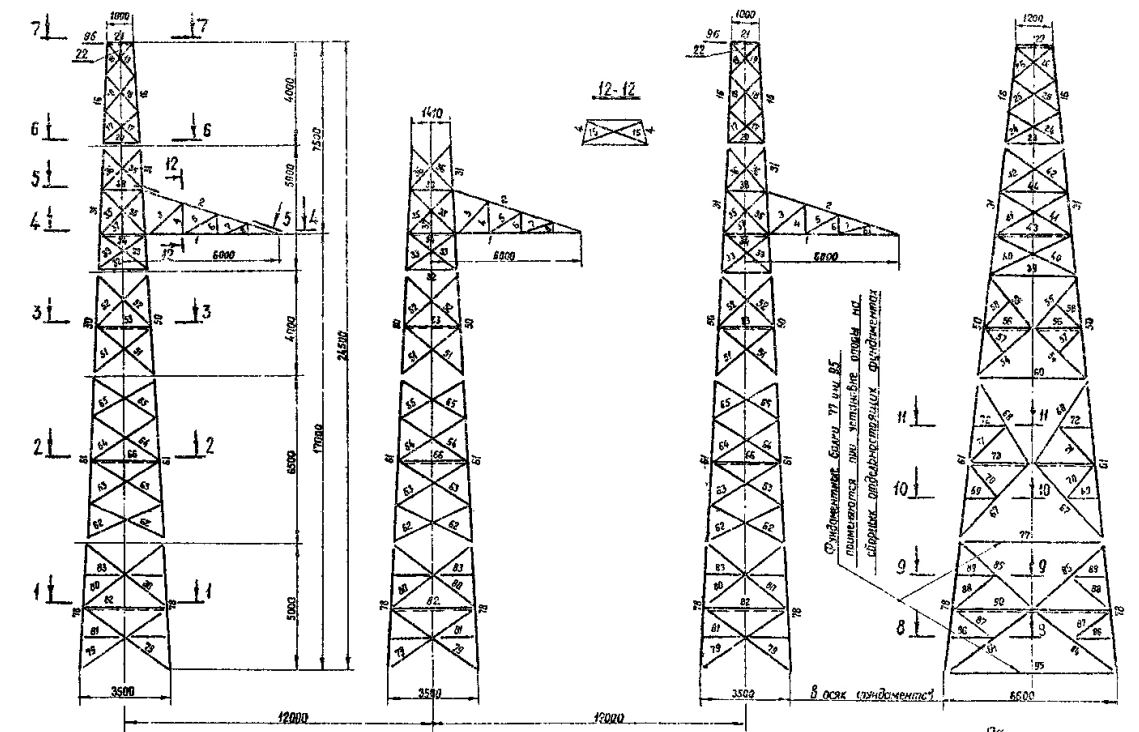

Опора К330-1

Расщеплённый провод 2хАСУС-500 является одним из наиболее тяжёлых серийных проводников для ВЛ сверхвысокого напряжения. Опора ЛЭП К330-1 рассчитана именно под этот провод: одноцепная концевая конструкция для ВЛ 330 кВ по типовому проекту 3.407-95 (7072тм-т1).

Общая высота К330-1 — 19,5 м, высота траверсы — 12 м. При классе напряжения 330 кВ расстояния до заземлённых частей и между фазами значительно больше, чем для 220 кВ, что определяет конфигурацию траверс и размеры гирлянд. Ширина базы: 3×5,5 м (верхний пояс) и 3×12 м (нижний пояс).

Диапазон расчётных гололёдных районов — I–IV. Это означает применимость К330-1 как в мягком климате юга страны, так и в тяжёлых гололёдных условиях Урала, Сибири и горных районов. При проектировании конкретной линии нагрузки уточняются по картам гололёдного районирования действующих строительных норм.

Масса металлоконструкций: без горячего цинкования — 33 000 кг, с горячим цинкованием — 34 363 кг. Цинковое покрытие весом около 1 363 кг образует барьерный и протекторный слой, предохраняющий сталь от атмосферной коррозии на всём расчётном сроке службы.

Концевая опора К330-1 применяется на конечных точках одноцепных ВЛ 330 кВ — у подстанций, переходных пунктов и заходов на узловые объекты энергосистемы. Она рассчитана на режимы нормальной эксплуатации, монтажа и аварийного обрыва провода 2хАСУС-500 в соответствии с ПУЭ. Натяжные гирлянды для провода 2хАСУС-500 при классе 330 кВ проектируются с учётом габаритных требований ПУЭ, степени загрязнения атмосферы и климатических условий района. Длина гирлянды, тип изоляторов и расстояние от провода до опоры согласуются с требованиями проекта. Высокопрочные болтовые соединения несущих поясов стойки надёжно работают при знакопеременных нагрузках от тяжения провода 2хАСУС-500 в течение расчётного срока.
