Опора УС220-6Т

В составе серии одноцепных анкерно-угловых опор 220 кВ по типовому проекту 3.407-99 (3081тм-т5) опора УС220-6Т является наиболее тяжёлой: масса с горячим цинкованием достигает 20 140 кг. Суффикс «Т» означает наличие тросостойки, «6» — увеличенную высоту ствола. В совокупности эти особенности определяют уникальные нагрузочные и геометрические параметры конструкции.

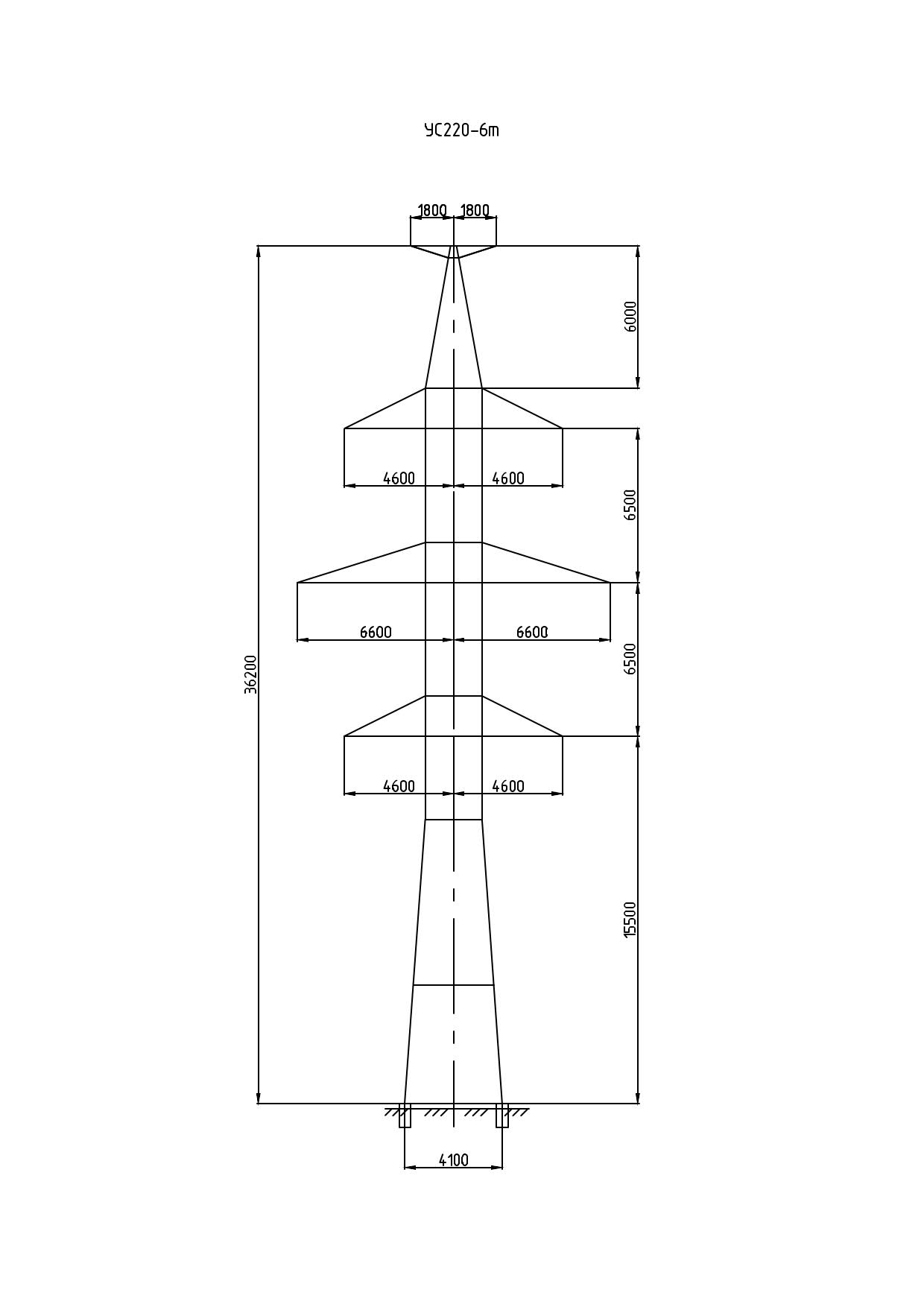

Общая высота — 36,2 м, высота траверсы — 15,5 м, ширина базы — 4,1 м. Масса металлоконструкции без цинка — 19 366 кг, с цинком — 20 140 кг. По сравнению с УС220-6 (без тросостойки) масса без цинкования выше на 642 кг, а высота несколько меньше из-за конструктивного решения верхней части ствола с узлом крепления тросостойки.

Тросостойка обеспечивает нормированный защитный угол грозотроса над фазными проводами одноцепной линии 220 кВ. При анкерно-угловом положении опоры трос воспринимает тяжение из двух пролётов под углом к оси трассы, создавая дополнительный боковой момент. Расчётные сочетания нагрузок в типовом проекте учитывают одновременное действие тяжений фазных проводов и грозозащитного троса, ветровых и гололёдных нагрузок в нормируемых климатических условиях.

Увеличенная общая высота 36,2 м позволяет применять опору в пролётах пересечений ВЛ 220 кВ с дорогами, водотоками и иными коммуникациями, требующими повышенного вертикального габарита. Опора УС220-6Т устанавливается в точках, где одновременно необходимы высокая конструкция, молниезащита грозотросом и воспринятие анкерных нагрузок. Горячее цинкование всей металлоконструкции обеспечивает срок службы более 50 лет без перекраски антикоррозионного слоя.

При проектировании ВЛ 220 кВ в зонах с высокой грозовой активностью выбор между исполнениями «6» и «6Т» определяется результатами расчёта ожидаемого числа грозовых отключений. Наличие тросостойки позволяет снизить этот показатель до нормируемого уровня без дополнительных мер молниезащиты. Суммарная масса металлоконструкции с цинком 20 140 кг предопределяет использование тяжёлой монтажной техники при сборке.
