Опора УС220-5Т

Опора ЛЭП УС220-5Т — одноцепная анкерно-угловая конструкция для ВЛ 220 кВ, выполненная с тросостойкой: буква «Т» в шифре однозначно указывает на этот конструктивный элемент. Типовой проект тот же, что и у базовой УС220-5 — 3.407-99 (3081тм-т5), — однако наличие тросостойки изменяет нагрузочный режим и компоновку верхней части ствола.

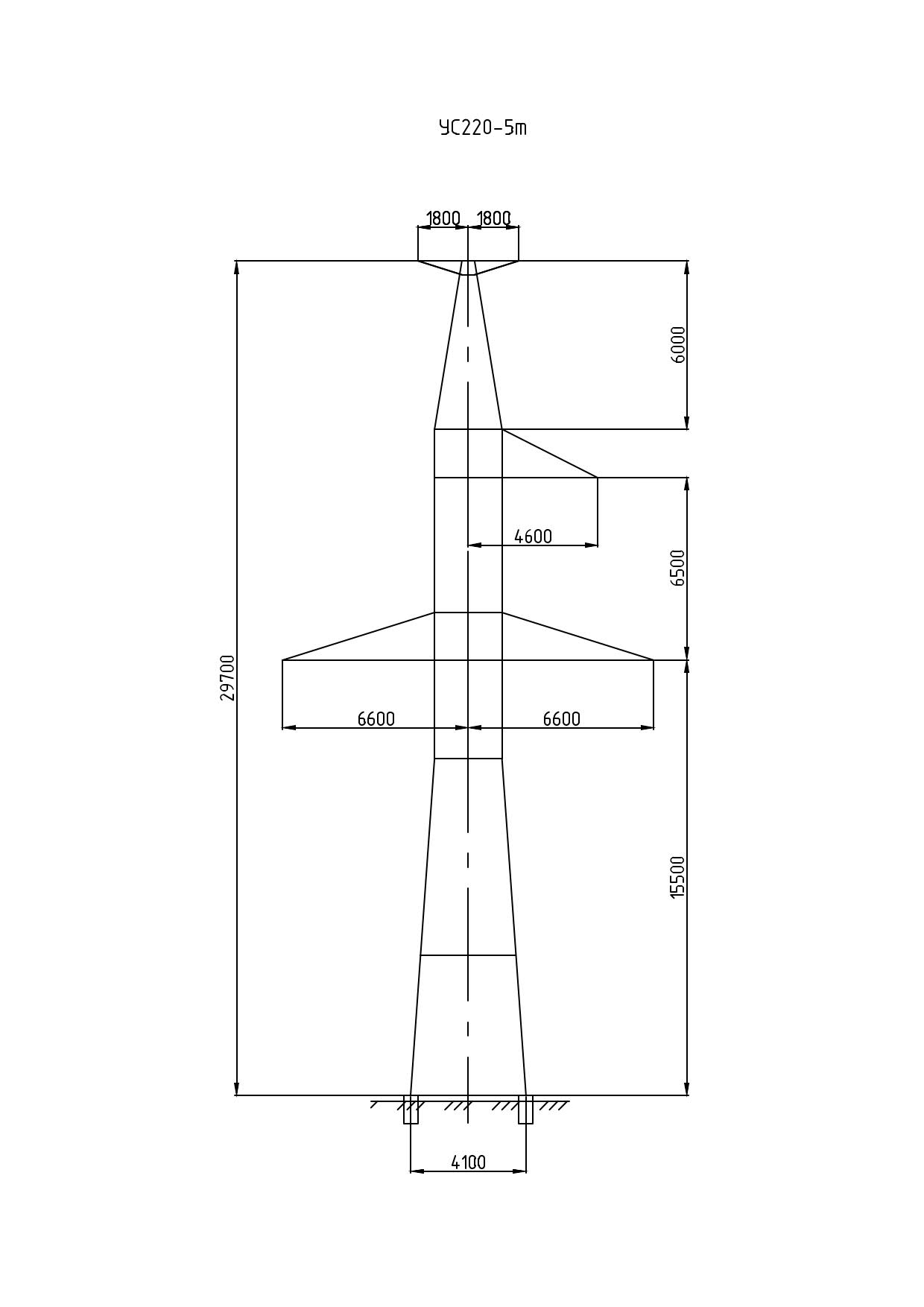

Общая высота опоры — 29,7 м, высота траверсы — 15,5 м, ширина основания — 4,1 м. В сравнении с УС220-5 разница в высоте незначительна (0,4 м), но масса конструкции без цинкования выше на 548 кг и составляет 11 379 кг; с горячим цинкованием — 11 823 кг. Дополнительная масса обусловлена металлоконструкцией тросостойки и усиленными узлами её крепления в стволе.

Грозозащитный трос на опоре типа «Т» формирует нормированный защитный угол для одноцепной линии 220 кВ согласно ПУЭ. Для ВЛ 220 кВ требования к молниезащите жёстче, чем для 110 кВ: меньший допустимый защитный угол и обязательный учёт грозовых перекрытий при проектировании в районах с высокой удельной плотностью молний.

На анкерно-угловых участках к нагрузкам от фазных проводов добавляется нескомпенсированное тяжение грозотроса из двух смежных пролётов. Это требование учтено в типовых расчётах проекта 3081тм-т5 наряду с ветровыми и гололёдными нагрузками в нормируемых климатических условиях.

Опора УС220-5Т применяется на одноцепных ВЛ 220 кВ в районах с повышенной грозопожарной опасностью, где непрерывная прокладка грозозащитного троса вдоль всей трассы является обязательным условием проекта. Горячее цинкование всей металлоконструкции обеспечивает долгосрочную эксплуатацию без специальных защитных мероприятий.

Опора УС220-5Т поставляется заводом-изготовителем в виде полного комплекта маркированных деталей. Тросостойка является отдельной сборочной единицей, устанавливаемой в верхней части ствола после подъёма основной конструкции. Угол наклона тросостойки относительно оси ствола задаётся монтажными чертежами проекта. При реконструкции действующих линий возможна установка тросостойки на существующих опорах аналогичного шифра при соответствующем усилении узлов.
