Опора УС220-5

Одноцепная анкерно-угловая опора ЛЭП УС220-5 разработана для воздушных линий класса напряжения 220 кВ по типовому проекту 3.407-99 (3081тм-т5). Конструкция устанавливается на углах поворота трассы и в анкерных точках, воспринимая продольные и поперечные нагрузки от тяжения провода при нескомпенсированном направлении смежных пролётов.

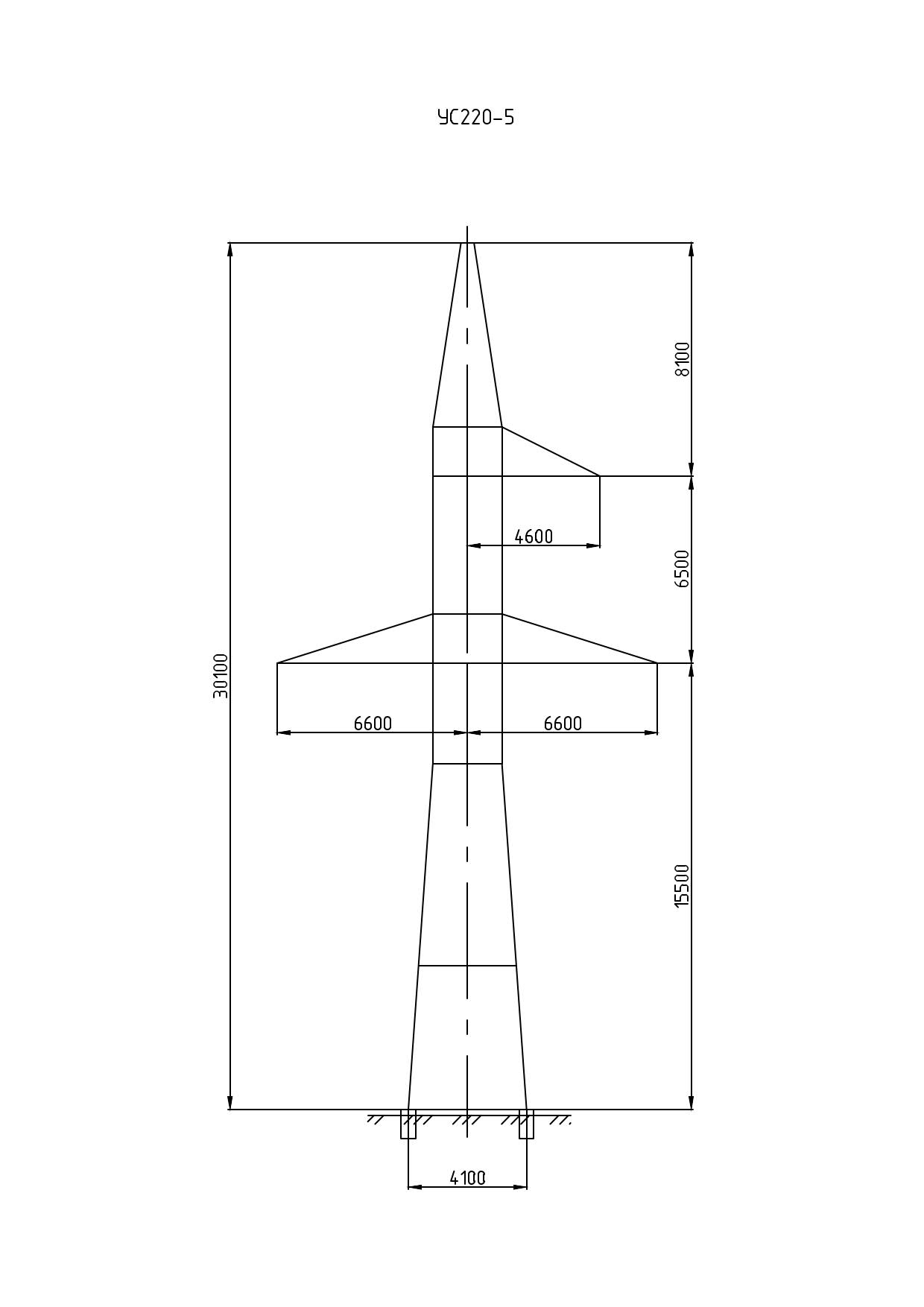

Общая высота опоры — 30,1 м, высота точки подвеса траверсы — 15,5 м, ширина базы — 4,1 м. При классе напряжения 220 кВ нормированные изоляционные расстояния и вес гирлянд изоляторов существенно выше, чем для 110 кВ, что отражается в конфигурации траверс и расчётных нагрузочных сочетаниях. Масса металлоконструкции по чертежу КМ без цинкового покрытия — 10 831 кг, с горячим цинкованием — 11 253 кг.

Одноцепная компоновка характерна для дальних магистральных ВЛ 220 кВ, где экономически обоснован вариант с одной цепью на опоре. Натяжные гирлянды изоляторов воспринимают горизонтальные тяжения при угловом положении опоры. Высота траверсы 15,5 м выбрана из условия обеспечения нормированного расстояния от фазного провода до заземлённых частей конструкции при длинных гирляндах, применяемых для ВЛ 220 кВ.

Горячее цинкование металла добавляет к конструктивной массе 422 кг и обеспечивает ресурс стальных элементов без капитального ремонта антикоррозионного покрытия до 50 лет. Опоры по данному типовому проекту эксплуатируются в различных климатических зонах — от степных до таёжных — при соответствующей проверке нагрузочных сочетаний по ветру и гололёду.

Опора ЛЭП УС220-5 является стандартным элементом проектной документации системообразующих ВЛ 220 кВ. Под шифром 3081тм-т5 сформирована обширная база типовых монтажных и строительных чертежей, позволяющих вести строительство линии без разработки индивидуальных технических решений.

Опора УС220-5 применима в различных условиях рельефа — как на равнинных участках, так и в предгорных зонах. Схема фундамента назначается проектом с учётом несущей способности грунтов и условий подземных вод. Анкерные секции, ограниченные данными опорами, как правило, составляют 3–5 км. Все болтовые соединения и метизы поставляются в оцинкованном исполнении совместно с элементами конструкции.
