Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-3.2+9. Высота 27,4 м, масса 12442 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ7
Опора У220н-3.2+9 — усиленное исполнение анкерно-угловой конструкции 220 кВ с надставкой 9 м. Общая высота 27,4 м, отметка нижней траверсы 19,5 м, размер основания 7,72 м. Рабочие чертежи 7.220.03-КМ7.
Масса металлоконструкции по чертежу КМ — 11 745 кг, с горячим цинкованием — 12 442 кг. Относительно базового исполнения того же габарита У220н-3.1+9 прибавка составляет 535 кг. Цинковое покрытие весит 697 кг — около 5,9 % массы конструкции, что соответствует средним показателям для решётчатых опор из уголкового проката.
Одноцепное исполнение имеет важное эксплуатационное преимущество: при ремонте отдельный анкерный пролёт выводится из работы без отключения параллельной цепи. В кольцевых схемах сети 220 кВ это позволяет сохранить электроснабжение потребителей на время работ.
Опора анкерно-угловая, для ВЛ 220 кВ, типовой проект новой унификации 7.220.03. Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Район по гололёду — I–IV.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
Высотный ряд того же исполнения: У220н-3.2 (18,4 м), У220н-3.2+5 (23,4 м), У220н-3.2+9 (27,4 м) и У220н-3.2+14 (32,4 м). Единый типовой проект позволяет комбинировать их по трассе без пересмотра расчётной схемы линии.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-3.2+9 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

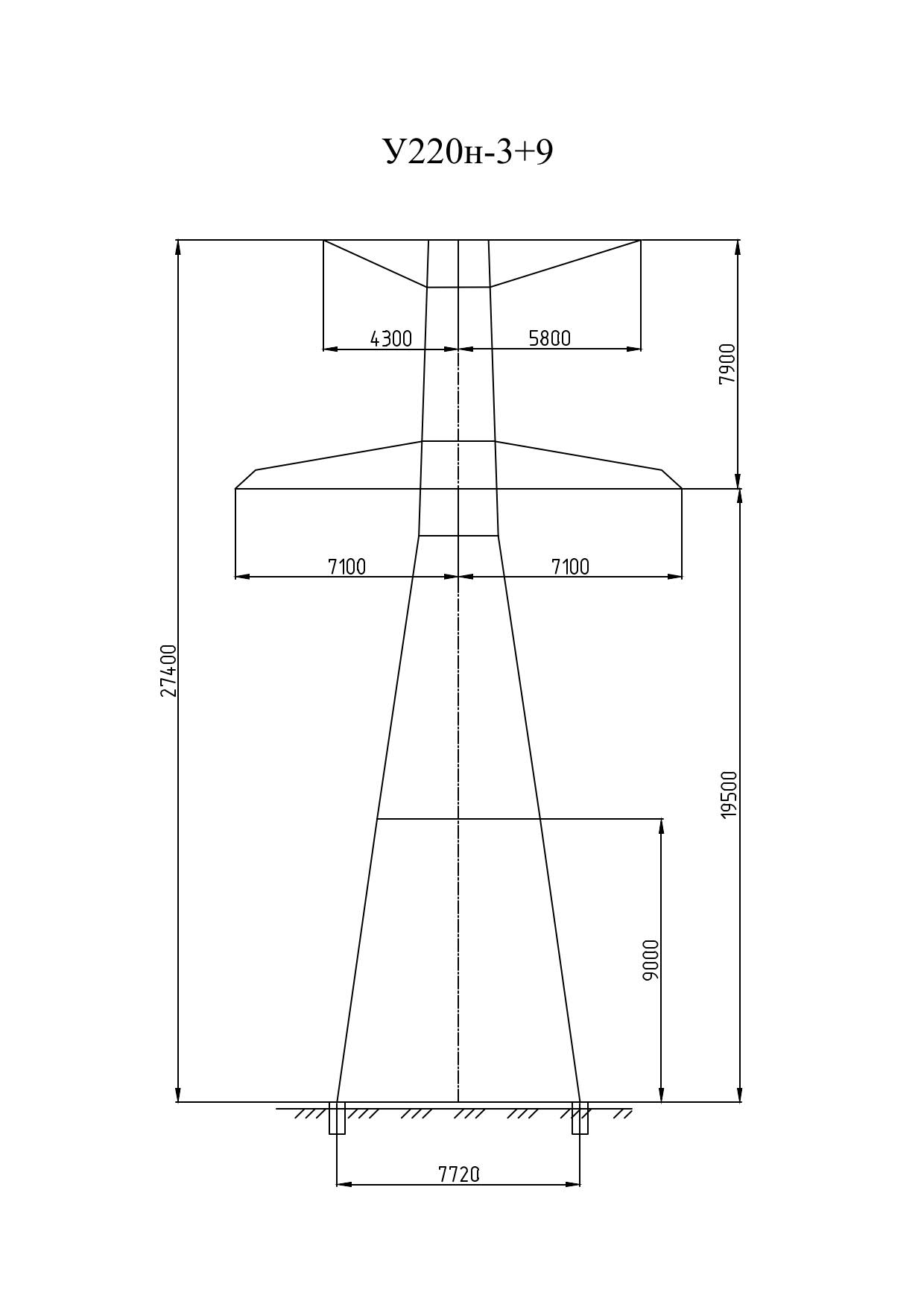

Полная высота — 27,4 м, отметка нижней траверсы — 19,5 м, размер основания — 7,72 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11745 кг без покрытия и 12442 кг с горячим цинкованием. На цинковый слой приходится 697 кг.
Опора У220н-3.2+9 выполняется по рабочим чертежам 7.220.03-КМ7. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
