Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-3.2+5. Высота 23,4 м, масса 10072 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ7

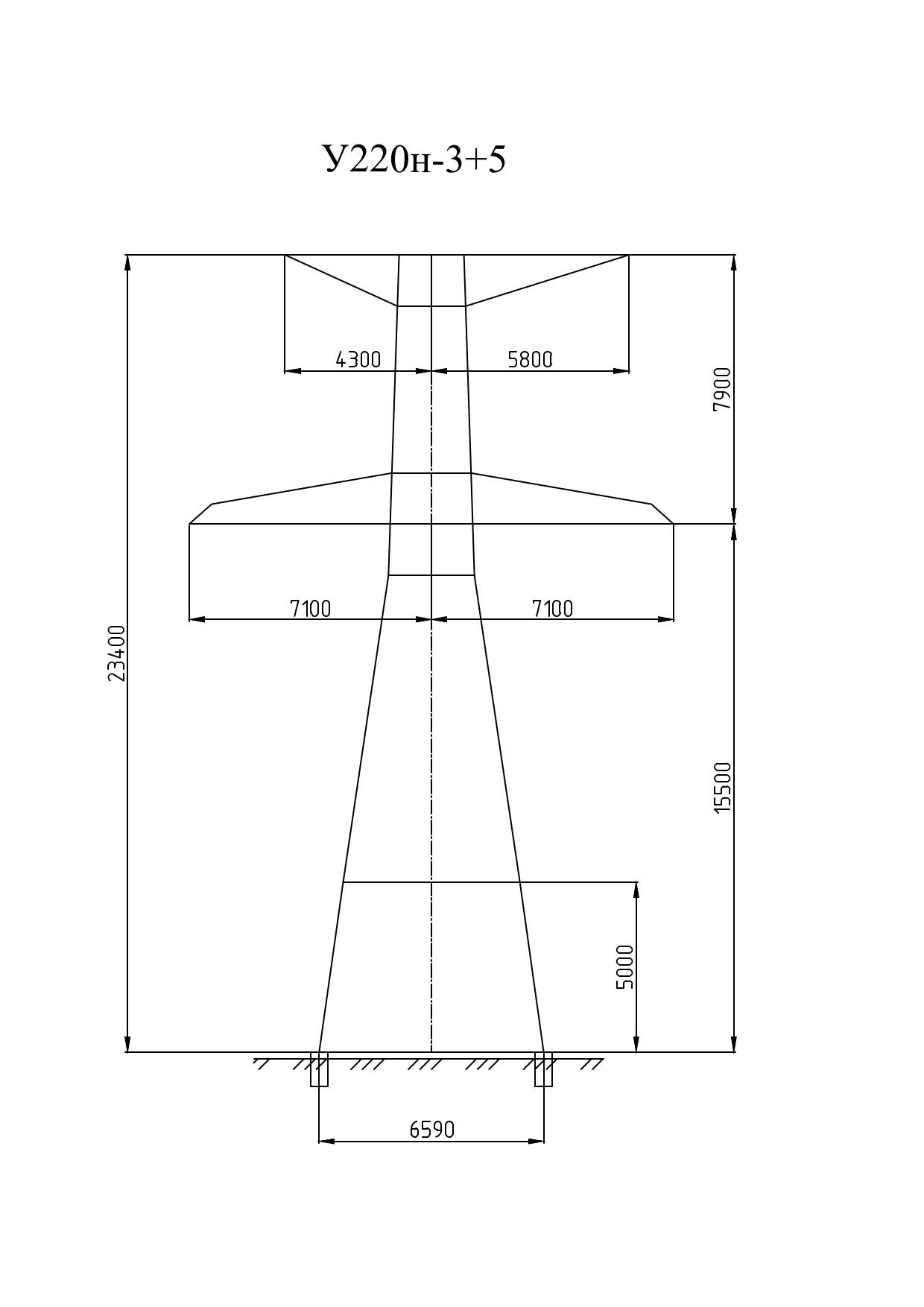

У220н-3.2+5 — усиленное исполнение компактной анкерно-угловой опоры 220 кВ с надставкой 5 м. Общая высота 23,4 м, отметка нижней траверсы 15,5 м, размер основания 6,59 м. Рабочие чертежи 7.220.03-КМ7 типового проекта 7.220.03.
Масса конструкции с горячим цинкованием — 10 072 кг, на 248 кг больше, чем у У220н-3.1+5 того же габарита. Геометрия совпадает полностью; усиление выполнено по сечениям элементов решётки и поясов под более тяжёлое расчётное сочетание нагрузок.
Масса по чертежу КМ без покрытия — 9510 кг, вклад цинкового слоя — 562 кг. Цинкование выполняется до сборки, на отдельных деталях, поэтому защищёнными оказываются и внутренние поверхности профилей, недоступные для окраски после монтажа.
Анкерно-угловая опора решает на трассе две задачи: удерживает равнодействующую тяжения на углах поворота линии и делит ВЛ на независимые анкерные участки. Вторая функция определяет расстановку таких опор и на прямых участках — через нормативные интервалы, чтобы ограничить длину анкерного пролёта.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
В том же расчётном исполнении серия предлагает У220н-3.2 (18,4 м), У220н-3.2+9 (27,4 м) и У220н-3.2+14 (32,4 м).
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-3.2+5 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.
Полная высота — 23,4 м, отметка нижней траверсы — 15,5 м, размер основания — 6,59 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9510 кг без покрытия и 10072 кг с горячим цинкованием. На цинковый слой приходится 562 кг.
Опора У220н-3.2+5 выполняется по рабочим чертежам 7.220.03-КМ7. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
