Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-3.2+14. Высота 32,4 м, масса 16873 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ7
Опора У220н-3.2+14 — усиленное исполнение анкерно-угловой конструкции 220 кВ в максимальном габарите серии У220н-3. Общая высота 32,4 м, отметка нижней траверсы 24,5 м, размер основания 9,14 м; типовой проект 7.220.03, рабочие чертежи 7.220.03-КМ7.
Масса металлоконструкции по чертежу КМ — 15 926 кг, с горячим цинкованием — 16 873 кг. Против базового исполнения того же габарита У220н-3.1+14 прибавка составляет 860 кг — усиление выполнено по сечениям элементов при неизменной геометрии.
Основание шириной 9,14 м при высоте 32,4 м даёт отношение примерно 1:3,5 — заметно более «широкое», чем у базового типоразмера серии. Для анкерно-угловых опор это необходимость: горизонтальные усилия от тяжения приложены высоко, и без развитого основания вырывающие усилия на подножники в аварийных сочетаниях выходят за приемлемые пределы.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
Цинковое покрытие массой 947 кг наносится погружением деталей в расплав и обеспечивает как барьерную, так и электрохимическую защиту стали на весь срок службы воздушной линии.
Опора замыкает высотный ряд исполнения «3.2», в который также входят У220н-3.2, У220н-3.2+5 и У220н-3.2+9.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-3.2+14 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

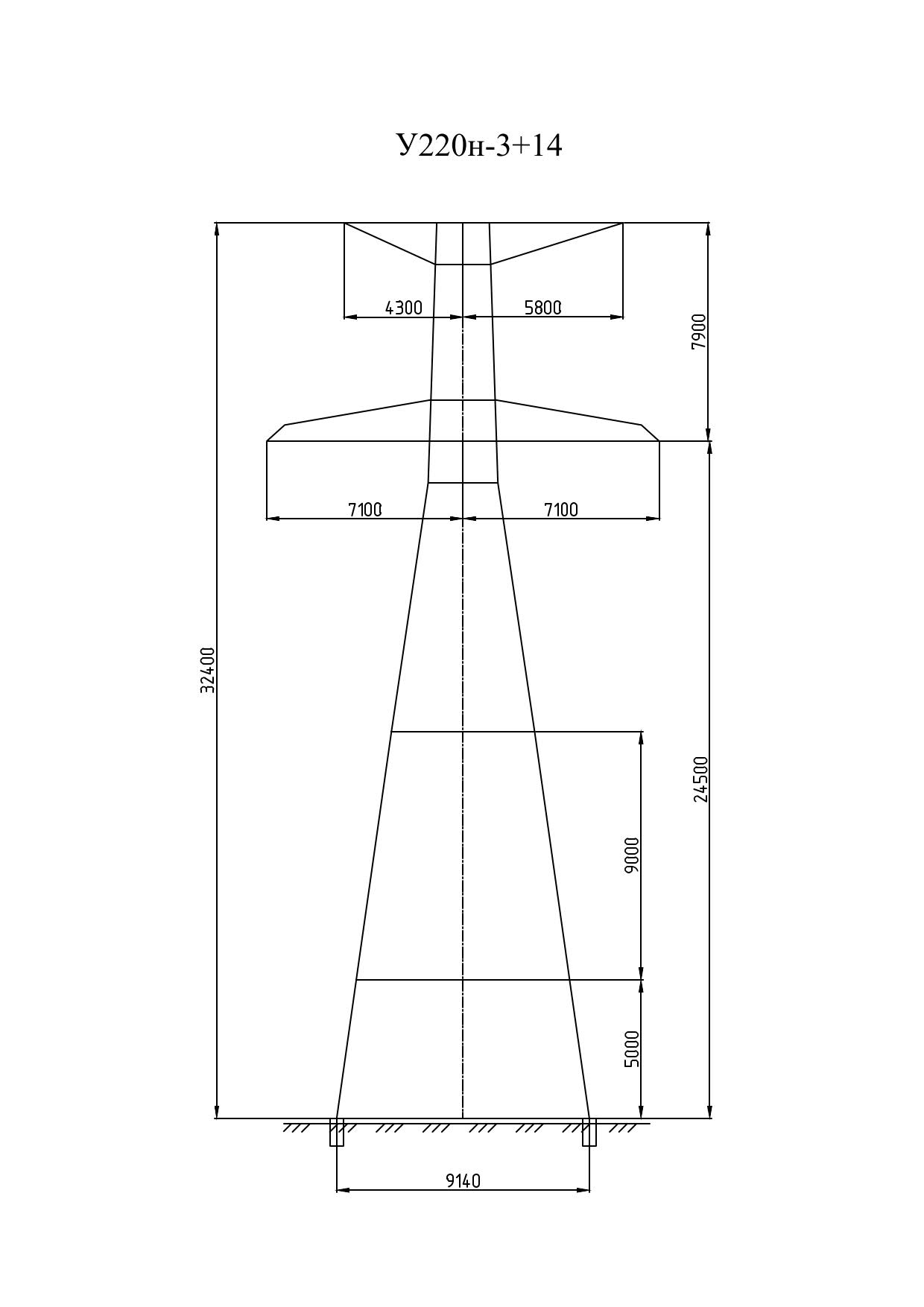

Полная высота — 32,4 м, отметка нижней траверсы — 24,5 м, размер основания — 9,14 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 15926 кг без покрытия и 16873 кг с горячим цинкованием. На цинковый слой приходится 947 кг.
Опора У220н-3.2+14 выполняется по рабочим чертежам 7.220.03-КМ7. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
