Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-3.2. Высота 18,4 м, масса 7901 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ7
Второе расчётное исполнение компактной анкерно-угловой серии — опора У220н-3.2. Габариты те же, что у У220н-3.1: общая высота 18,4 м, отметка нижней траверсы 10,5 м, размер основания 5,18 м. Отличие — в несущей способности: масса с горячим цинкованием выросла до 7901 кг, то есть на 211 кг.
Одноцепная анкерно-угловая опора ВЛ 220 кВ по типовому проекту новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ7. Она устанавливается на углах поворота трассы и в анкерных точках, ограничивающих длину анкерного пролёта, где провода крепятся натяжными гирляндами и передают на конструкцию полное тяжение.
Масса по чертежу КМ без покрытия — 7462 кг. Горячее цинкование добавляет 439 кг — около 5,9 % массы. Погружение в расплав обеспечивает равномерную толщину слоя на всех поверхностях, включая внутренние полости профилей, торцы деталей и зоны отверстий под болты.
Небольшая строительная высота даёт заметные практические преимущества при монтаже: конструкция массой менее восьми тонн собирается и поднимается техникой умеренной грузоподъёмности, что расширяет возможности работы на трассах с ограниченным доступом.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
Высотный ряд того же расчётного исполнения включает У220н-3.2+5, У220н-3.2+9 и У220н-3.2+14.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-3.2 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

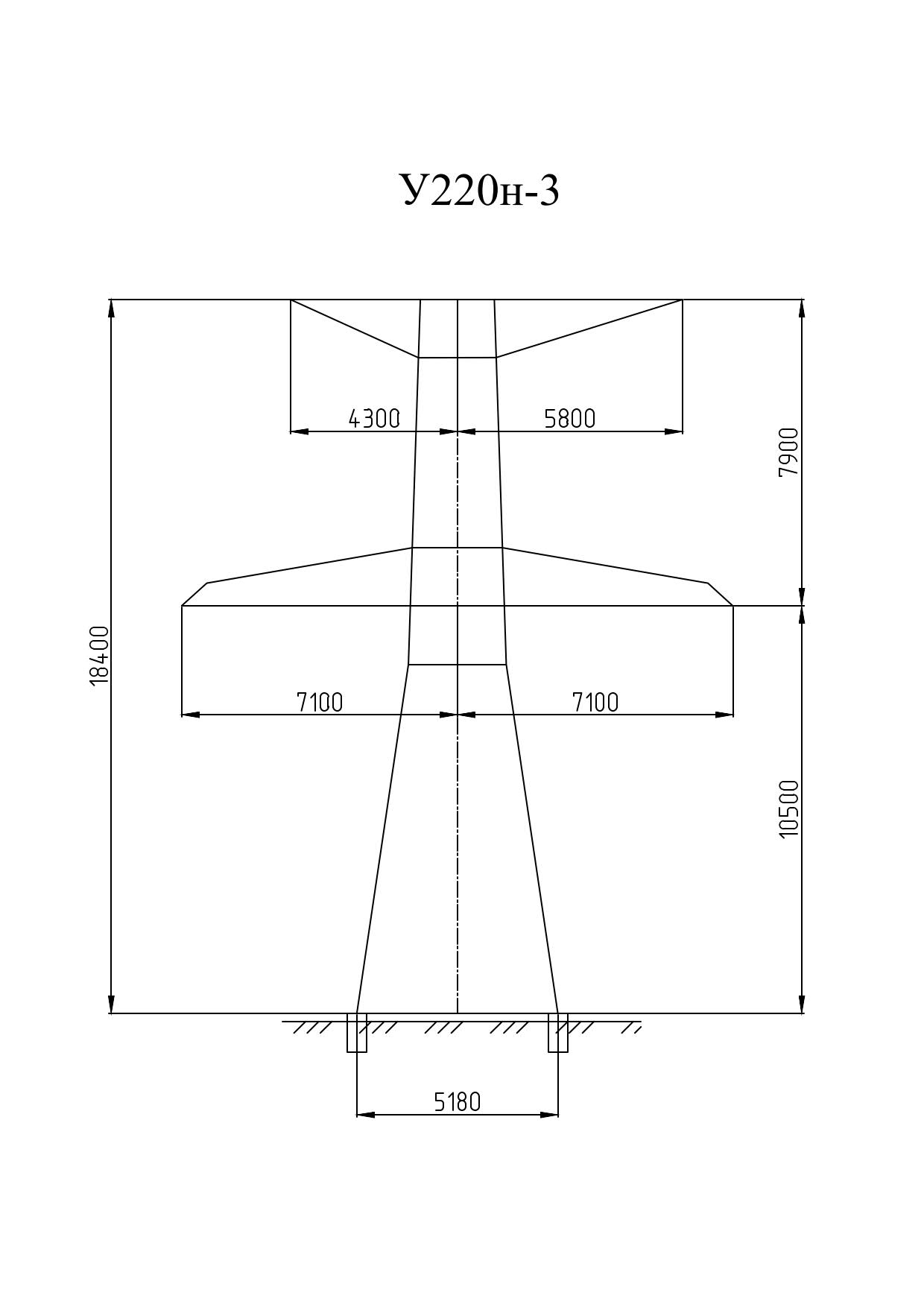

Полная высота — 18,4 м, отметка нижней траверсы — 10,5 м, размер основания — 5,18 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7462 кг без покрытия и 7901 кг с горячим цинкованием. На цинковый слой приходится 439 кг.
Опора У220н-3.2 выполняется по рабочим чертежам 7.220.03-КМ7. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
