Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-2.1т+9. Высота 43,1 м, масса 20424 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ6

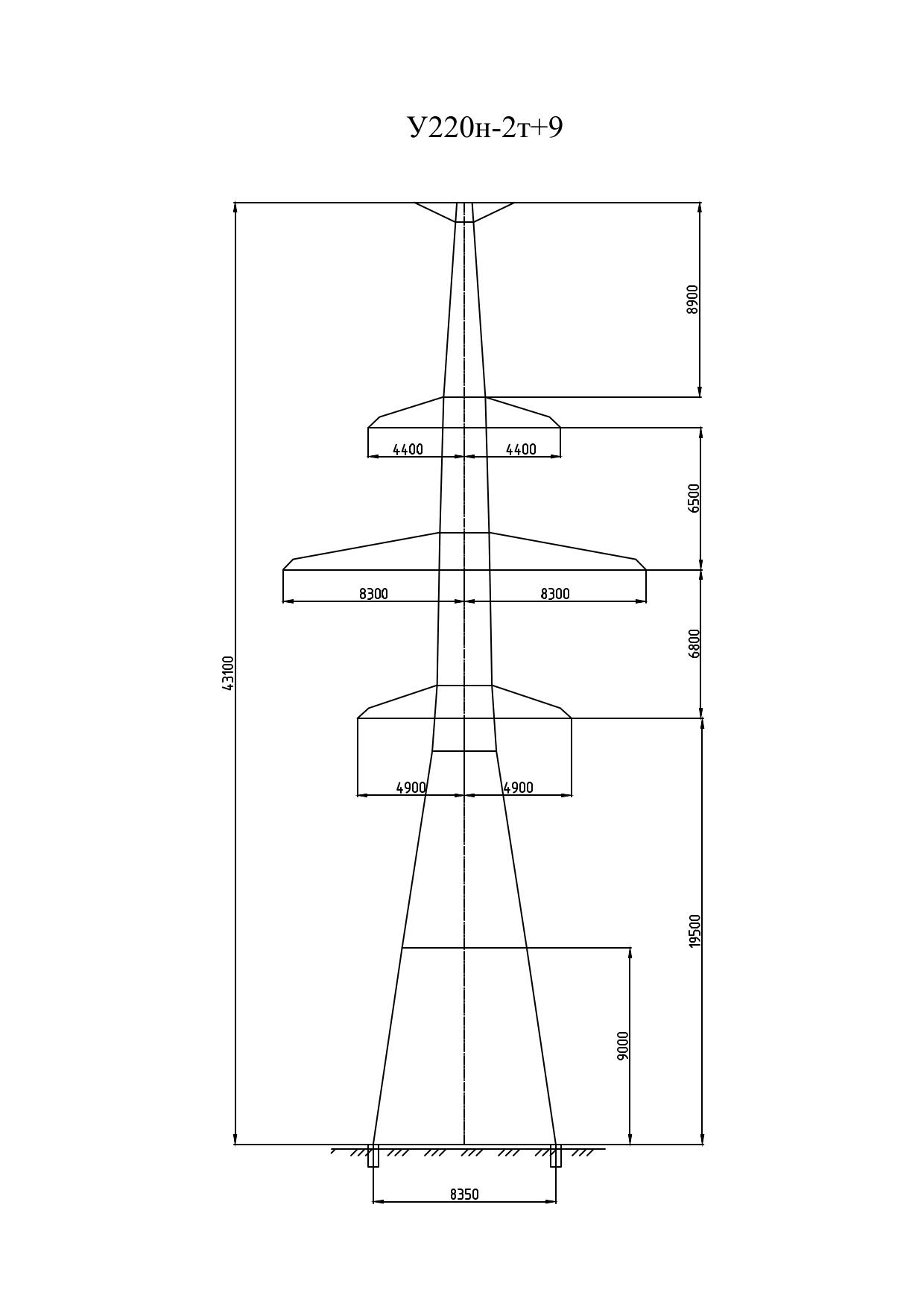

Опора У220н-2.1т+9 — двухцепная анкерно-угловая конструкция ВЛ 220 кВ с тросостойкой и надставкой 9 м. Общая высота 43,1 м, отметка нижней траверсы 19,5 м, размер основания 8,35 м. Рабочие чертежи 7.220.03-КМ6, типовой проект 7.220.03.
Высота свыше сорока метров при двухцепной подвеске означает развитую по вертикали компоновку: три яруса траверс, шесть фазных проводов и грозозащитный трос, поднятый ещё на 2,2 м над оголовком. Такая схема применяется на переходах, где линия должна пройти над крупным препятствием, сохранив при этом нормируемый защитный угол по всей ширине подвески.
Масса металлоконструкции — 19 291 кг по чертежу КМ и 20 424 кг с горячим цинкованием. Слой цинка весит 1133 кг. Относительно У220н-2.1+9 без тросостойки прибавка составляет 1171 кг — устойчивая для серии величина, позволяющая быстро оценить стоимость перехода на тросостоечное исполнение.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
Анкерно-угловое исполнение позволяет выделить переход в самостоятельный анкерный участок линии. Это стандартная практика проектирования: усилия от аварийного обрыва не передаются за пределы перехода, а ремонт на переходном участке не требует перетяжки проводов на соседних анкерных пролётах.
Максимальный габарит того же варианта — У220н-2.1т+14 общей высотой 48,1 м.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-2.1т+9 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.
Полная высота — 43,1 м, отметка нижней траверсы — 19,5 м, размер основания — 8,35 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 19291 кг без покрытия и 20424 кг с горячим цинкованием. На цинковый слой приходится 1133 кг.
Опора У220н-2.1т+9 выполняется по рабочим чертежам 7.220.03-КМ6. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
