Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-2.1т+14. Высота 48,1 м, масса 24932 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ6

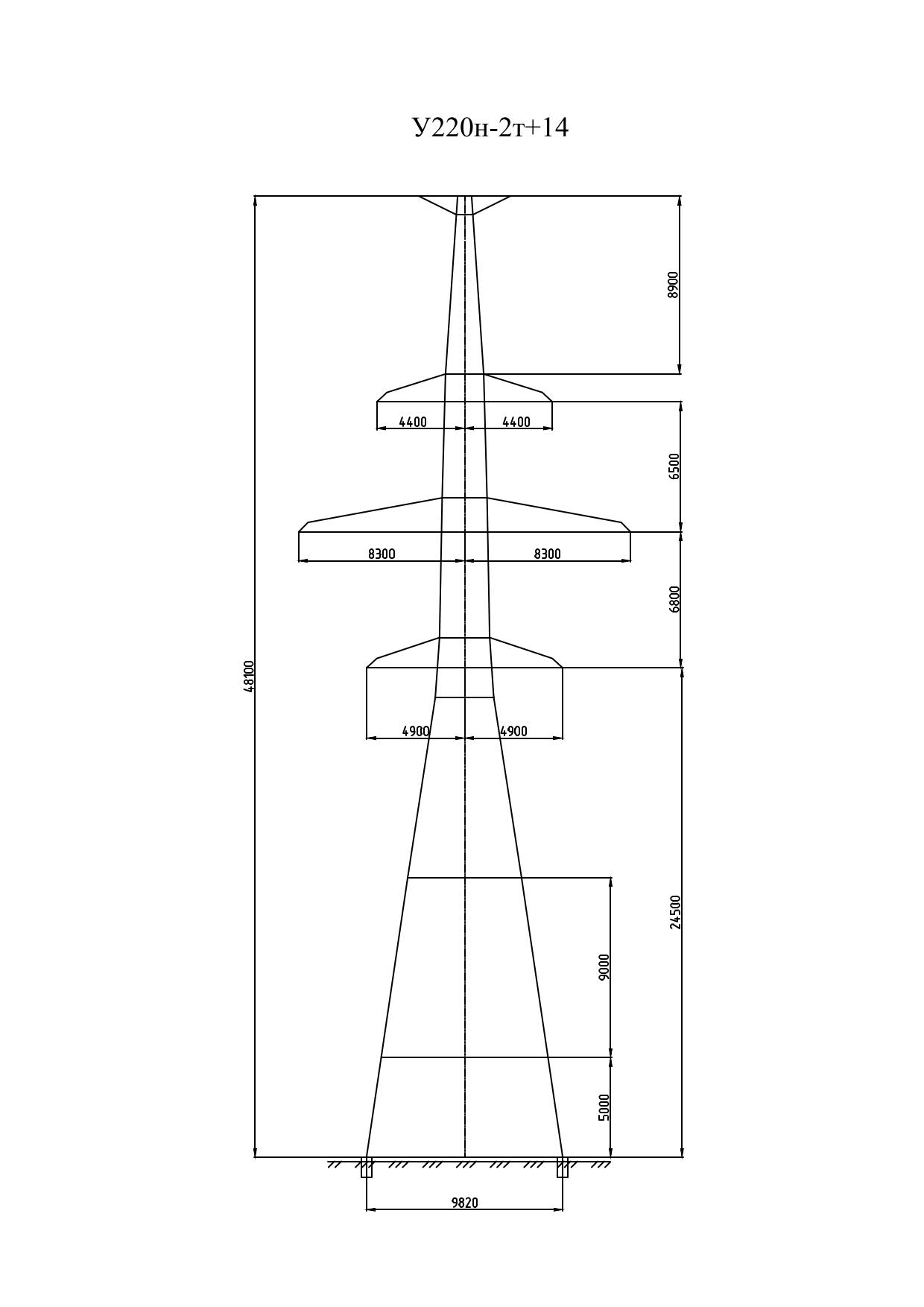

48,1 м — максимальная высота во всей двухцепной серии У220н-2, и достигается она сочетанием надставки 14 м с тросостойкой. Опора У220н-2.1т+14 имеет отметку нижней траверсы 24,5 м и размер основания 9,82 м; рабочие чертежи — 7.220.03-КМ6.
По отношению к базовой У220н-2.1 высотой 31,9 м конструкция выше на 16,2 м, а её масса с горячим цинкованием выросла с 13 272 до 24 932 кг — почти вдвое. При этом отметка нижней траверсы поднялась с 10,5 до 24,5 м, что и определяет область применения: большие переходы через водные преграды, поймы, магистральные транспортные коридоры.
Масса металлоконструкции по чертежу КМ — 23 531 кг; горячее цинкование добавляет 1401 кг. При подобных габаритах конструкция всегда поставляется разукрупнённой: отправочные марки собираются в укрупнённые блоки на площадке и монтируются поярусно.
Опора анкерно-угловая, двухцепная, для ВЛ 220 кВ, типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Вынос троса на тросостойку особенно важен именно на переходах: там высота подвеса максимальна, а вероятность прямого удара молнии в конструкцию возрастает вместе с высотой.
Если требуемый габарит превышает возможности серии, проект переходит к переходным опорам индивидуальной разработки, выполняемым по отдельным чертежам КМ.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-2.1т+14 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.
Полная высота — 48,1 м, отметка нижней траверсы — 24,5 м, размер основания — 9,82 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 23531 кг без покрытия и 24932 кг с горячим цинкованием. На цинковый слой приходится 1401 кг.
Опора У220н-2.1т+14 выполняется по рабочим чертежам 7.220.03-КМ6. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
