Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-1.2+9. Высота 33,5 м, масса 12520 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ5
Опора У220н-1.2+9 сочетает усиленное расчётное исполнение «1.2» с надставкой 9 м. Общая высота конструкции — 33,5 м, отметка нижней траверсы — 19,5 м, размер основания — 7,72 м. Тип — анкерно-угловая одноцепная, класс напряжения 220 кВ, рабочие чертежи 7.220.03-КМ5 типового проекта 7.220.03.
Масса металлоконструкции по чертежу КМ составляет 11 824 кг, с горячим цинкованием — 12 520 кг. По сравнению с У220н-1.1+9 того же габарита конструкция тяжелее на 536 кг: при равной высоте и одинаковом основании усиление идёт по сечениям элементов, а не по геометрии.
Анкерно-угловые опоры расставляют по трассе не только на углах поворота, но и через нормативные интервалы на прямых участках, чтобы ограничить длину анкерного пролёта. Такая расстановка локализует последствия обрыва провода: авария не распространяется по всей линии, а останавливается на ближайшей анкерной опоре. Высотное исполнение +9 позволяет совместить эту функцию с прохождением сложного по рельефу или по пересечениям участка.
Цинковое покрытие добавляет к массе 696 кг. Наносится оно горячим способом, в расплаве, и образует диффузионные железоцинковые фазы, прочно сцепленные с основным металлом, — покрытие не отслаивается при транспортировке, погрузке и монтаже, в отличие от лакокрасочных систем.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
В рамках серии доступны также У220н-1.2, У220н-1.2+5 и У220н-1.2+14 — с тем же расчётным набором нагрузок и общей высотой 24,5, 29,5 и 38,5 м.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-1.2+9 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

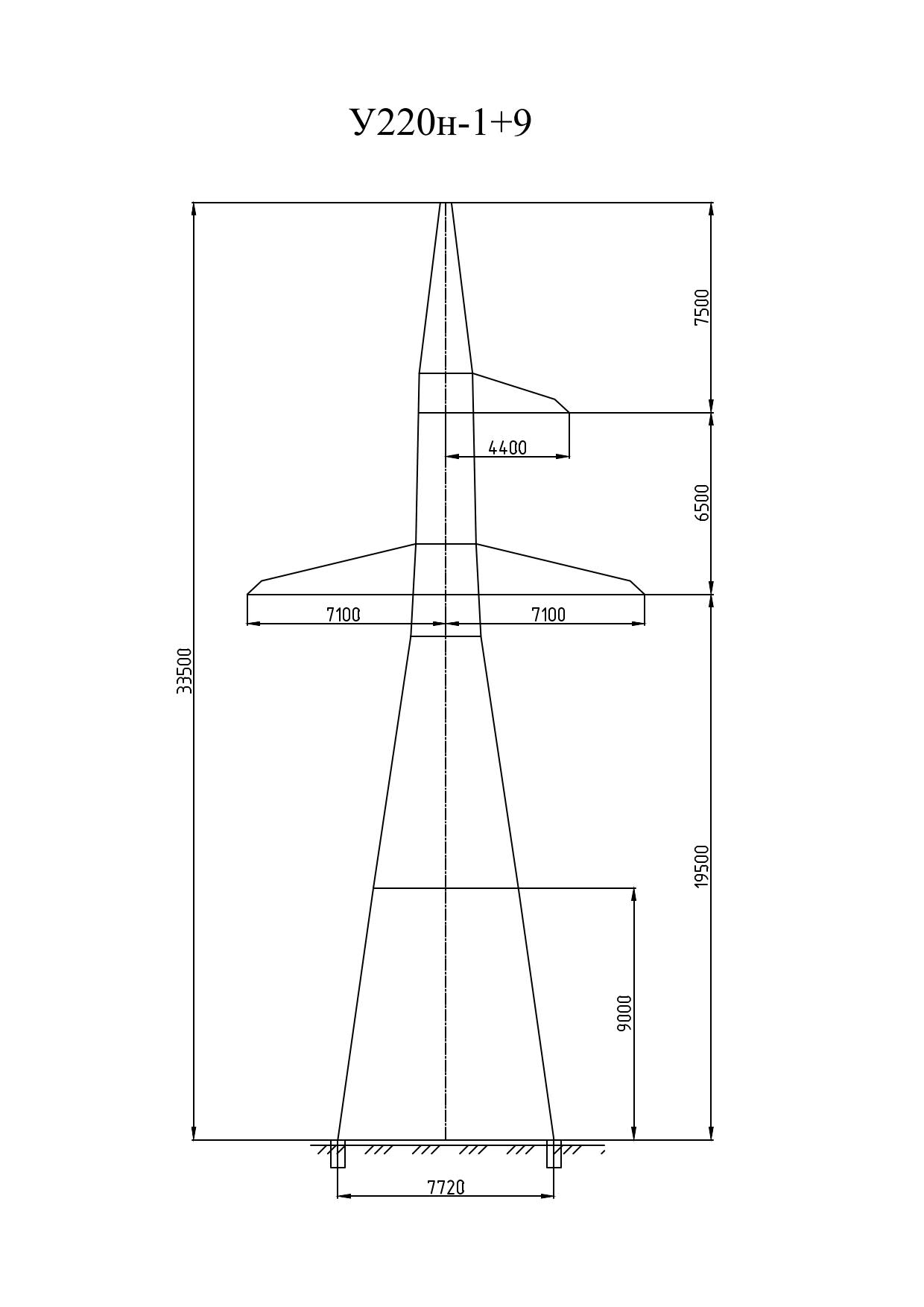

Полная высота — 33,5 м, отметка нижней траверсы — 19,5 м, размер основания — 7,72 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11824 кг без покрытия и 12520 кг с горячим цинкованием. На цинковый слой приходится 696 кг.
Опора У220н-1.2+9 выполняется по рабочим чертежам 7.220.03-КМ5. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
