Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-1.2+5. Высота 29,5 м, масса 10161 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ5

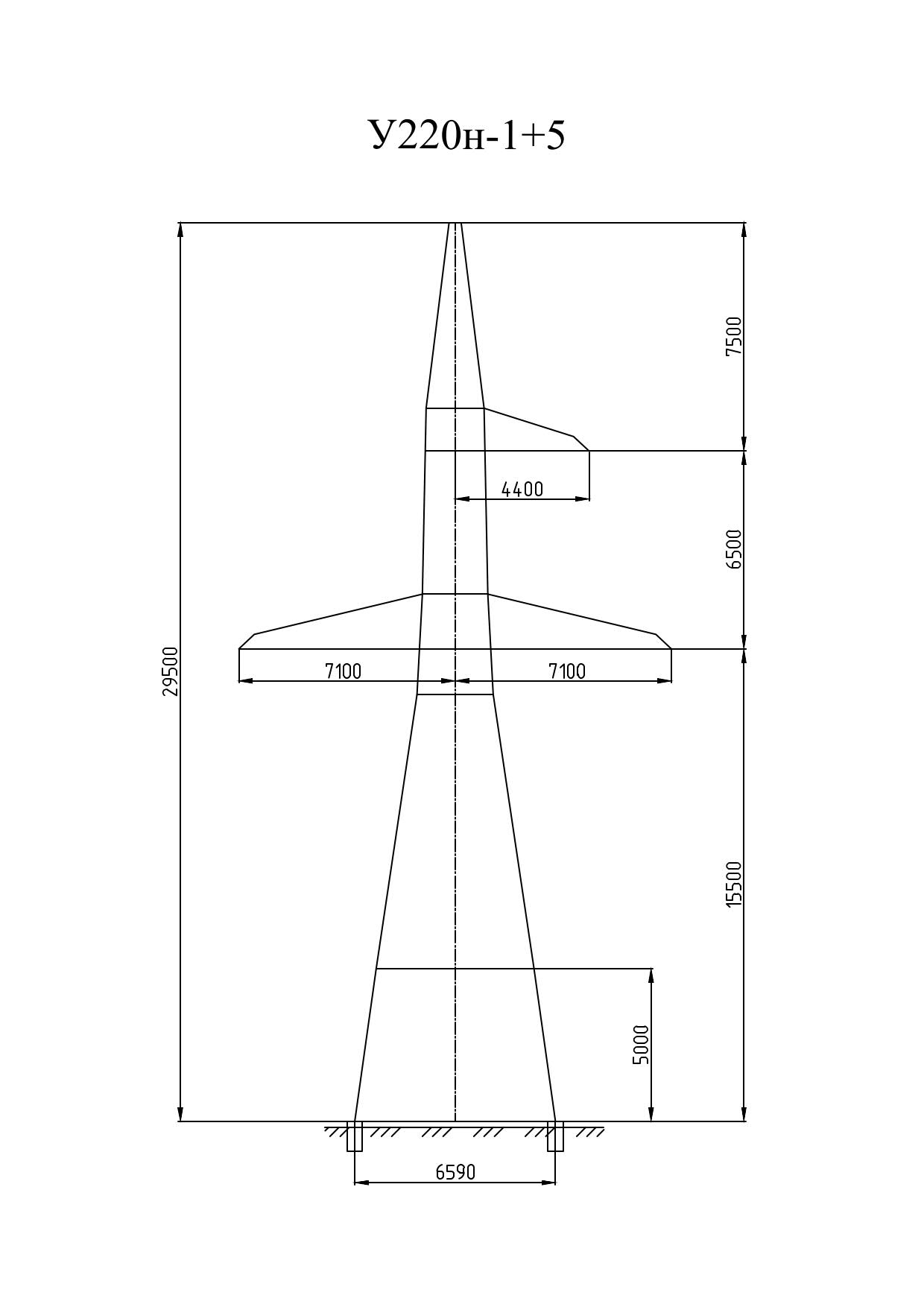

У220н-1.2+5 — усиленное исполнение анкерно-угловой опоры 220 кВ с пятиметровой надставкой. Конструкция одноцепная, свободностоящая, решётчатая, изготавливается по рабочим чертежам 7.220.03-КМ5 типового проекта новой унификации 7.220.03. Общая высота — 29,5 м, отметка нижней траверсы — 15,5 м, размер основания — 6,59 м.
От исполнения У220н-1.1+5 эта опора отличается расчётным сочетанием климатических нагрузок при полностью совпадающей геометрии. Разница видна по массе: 10 161 кг против 9971 кг с горячим цинкованием, то есть +190 кг. Проектировщик выбирает исполнение по картам районирования и результатам механического расчёта, не меняя ни высоту подвеса, ни фундаментное решение.
Масса по чертежу КМ без покрытия — 9599 кг; горячее цинкование добавляет 562 кг. Барьерная и электрохимическая защита цинка работает совместно: даже при повреждении покрытия в зоне царапины или скола цинк расходуется первым, не позволяя стали корродировать очагами. Для конструкции с расчётным сроком службы в несколько десятилетий это принципиально.
Марки проводов — АС 300/39, АС 400/51, АСк2у 300/39 и АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120; два последних несут в сердечнике оптические волокна и совмещают молниезащиту с каналом связи. Район по гололёду — I–IV.
Анкерно-угловая опора У220н-1.2+5 применяется на углах поворота ВЛ 220 кВ и в анкерных точках, где одновременно требуется повышенная отметка подвеса проводов — например, при пересечении дорог и коммуникаций на участке с изменением направления линии.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-1.2+5 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.
Полная высота — 29,5 м, отметка нижней траверсы — 15,5 м, размер основания — 6,59 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9599 кг без покрытия и 10161 кг с горячим цинкованием. На цинковый слой приходится 562 кг.
Опора У220н-1.2+5 выполняется по рабочим чертежам 7.220.03-КМ5. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
