Опора У220н-1.2

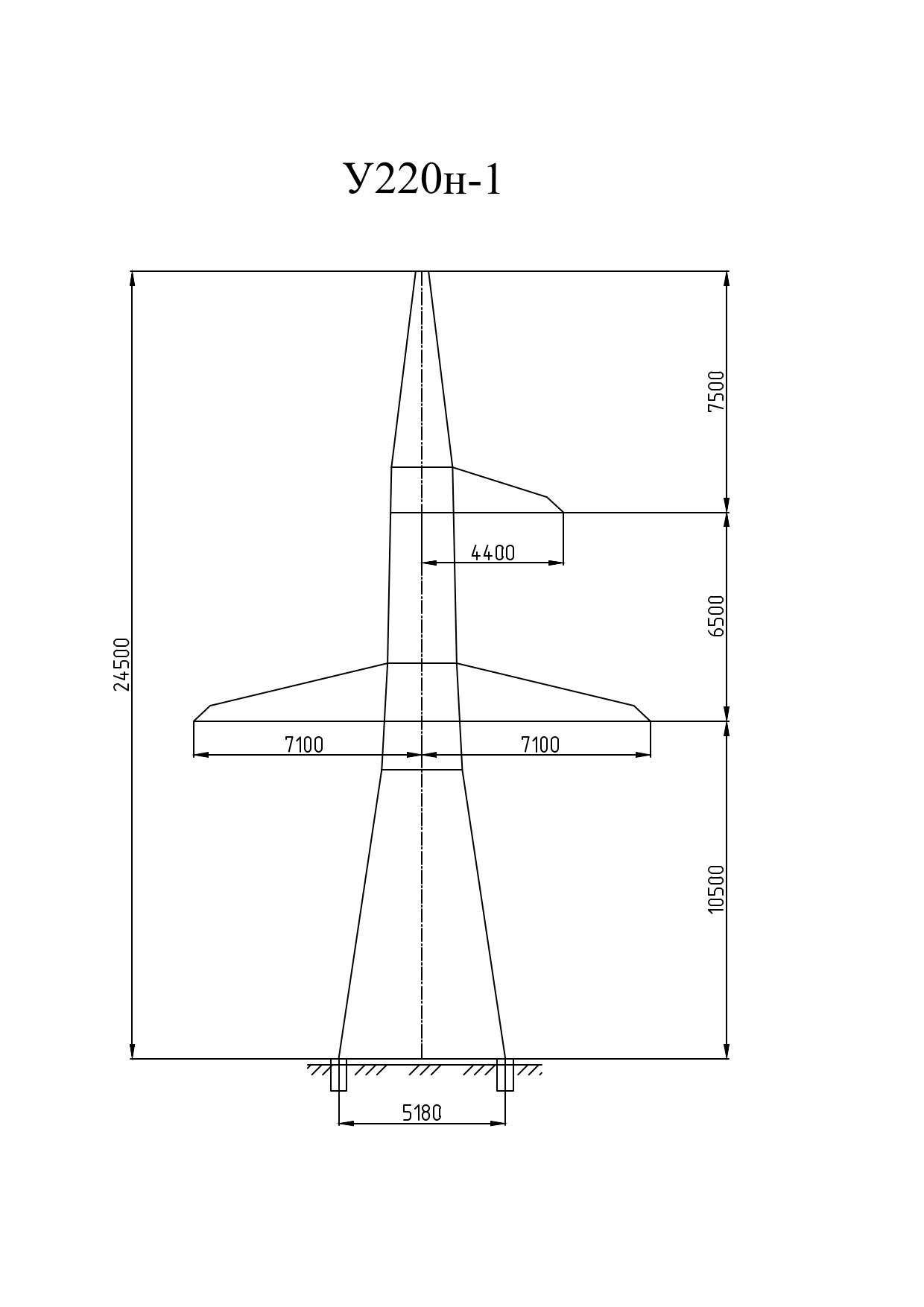

В пределах базового габарита серии У220н-1 предусмотрены четыре расчётных исполнения, и У220н-1.2 — второе из них. Геометрия полностью совпадает с У220н-1.1: общая высота 24,5 м, нижняя траверса на отметке 10,5 м, основание 5,18 м. Отличие заложено в сечениях элементов решётки и поясов: масса выросла с 7827 до 8093 кг с цинкованием, то есть на 266 кг (+3,4 %).

Такой шаг по металлоёмкости при неизменных размерах — типовой приём унификации. Проектировщику не приходится менять фундаменты, схему расстановки и монтажную оснастку: на участках трассы с более тяжёлым сочетанием климатических нагрузок ставится усиленное исполнение того же типоразмера, а посадочные и присоединительные размеры остаются прежними.

У220н-1.2 — одноцепная анкерно-угловая опора ВЛ 220 кВ по типовому проекту 7.220.03 (рабочие чертежи 7.220.03-КМ5). Она устанавливается на углах поворота линии и в точках анкеровки на прямых участках, где натяжные гирлянды передают на конструкцию полное тяжение проводов. Район по гололёду — I–IV.

Масса по чертежу КМ без покрытия — 7649 кг, с горячим цинкованием — 8093 кг. Цинковое покрытие добавляет 444 кг и не требует последующего обслуживания: в отличие от лакокрасочных систем, его не нужно возобновлять по трассе через 8–12 лет эксплуатации, что заметно снижает расходы на содержание ВЛ.

Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Совместимость с ОКГТ позволяет применять опору на линиях, где вместе с электропередачей организуется волоконно-оптическая связь.

При необходимости поднять точку подвеса на пересечениях используются надставные исполнения У220н-1.2+5, У220н-1.2+9 и У220н-1.2+14 — с тем же расчётным набором нагрузок, но с общей высотой 29,5, 33,5 и 38,5 м соответственно.
