Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-1.2+14. Высота 38,5 м, масса 16752 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ5
У220н-1.2+14 — высотное исполнение анкерно-угловой опоры 220 кВ с надставкой 14 м и усиленным расчётным набором нагрузок. Общая высота — 38,5 м, отметка нижней траверсы — 24,5 м, размер основания — 9,14 м. Рабочие чертежи 7.220.03-КМ5, типовой проект новой унификации 7.220.03.
По массе конструкция входит в верхнюю часть серии: 15 818 кг по чертежу КМ и 16 752 кг с горячим цинкованием. Против базовой У220н-1.2 (8093 кг) прирост составляет 8659 кг — надставка 14 м фактически удваивает металлоёмкость опоры.
Основание шириной 9,14 м требует соответствующего фундаментного решения. Для анкерно-угловых опор такой высоты вырывающие усилия на подножники в аварийных режимах становятся определяющими, поэтому фундаменты подбираются по расчёту, с учётом грунтовых условий конкретной точки трассы, а не только по типовому альбому.
Прирост массы от цинкования — 934 кг. Горячее цинкование выполняется погружением деталей в расплав после изготовления и до сборки; все отверстия, кромки и внутренние поверхности профилей получают одинаковую защиту, что для решётчатой конструкции из десятков тысяч деталей имеет решающее значение.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
Опора применяется на больших переходах и ответственных пересечениях ВЛ 220 кВ, где требуется одновременно анкерное закрепление проводов и максимальная для серии отметка подвеса.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-1.2+14 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

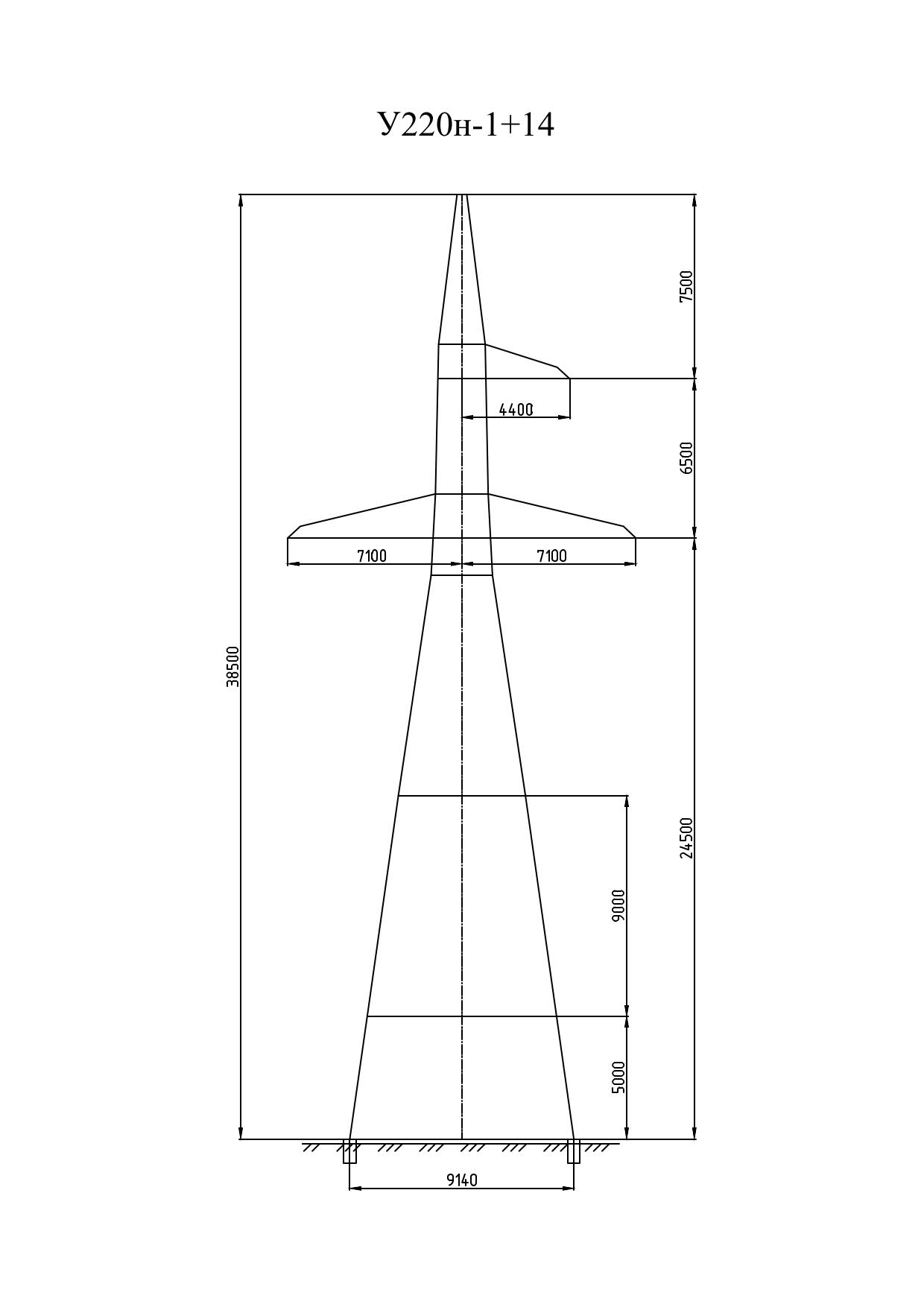

Полная высота — 38,5 м, отметка нижней траверсы — 24,5 м, размер основания — 9,14 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 15818 кг без покрытия и 16752 кг с горячим цинкованием. На цинковый слой приходится 934 кг.
Опора У220н-1.2+14 выполняется по рабочим чертежам 7.220.03-КМ5. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
