Опора К220-2+5

Среди концевых опор серии К220 по типовому проекту 3.407-95 исполнение К220-2+5 имеет максимальную массу в линейке: 53 600 кг без горячего цинкования и 55 814 кг с ним. Эта цифра отражает сочетание двух факторов: двухцепная схема (максимальное тяжение) и надставка +5 м (увеличенная высота и расширенная база).

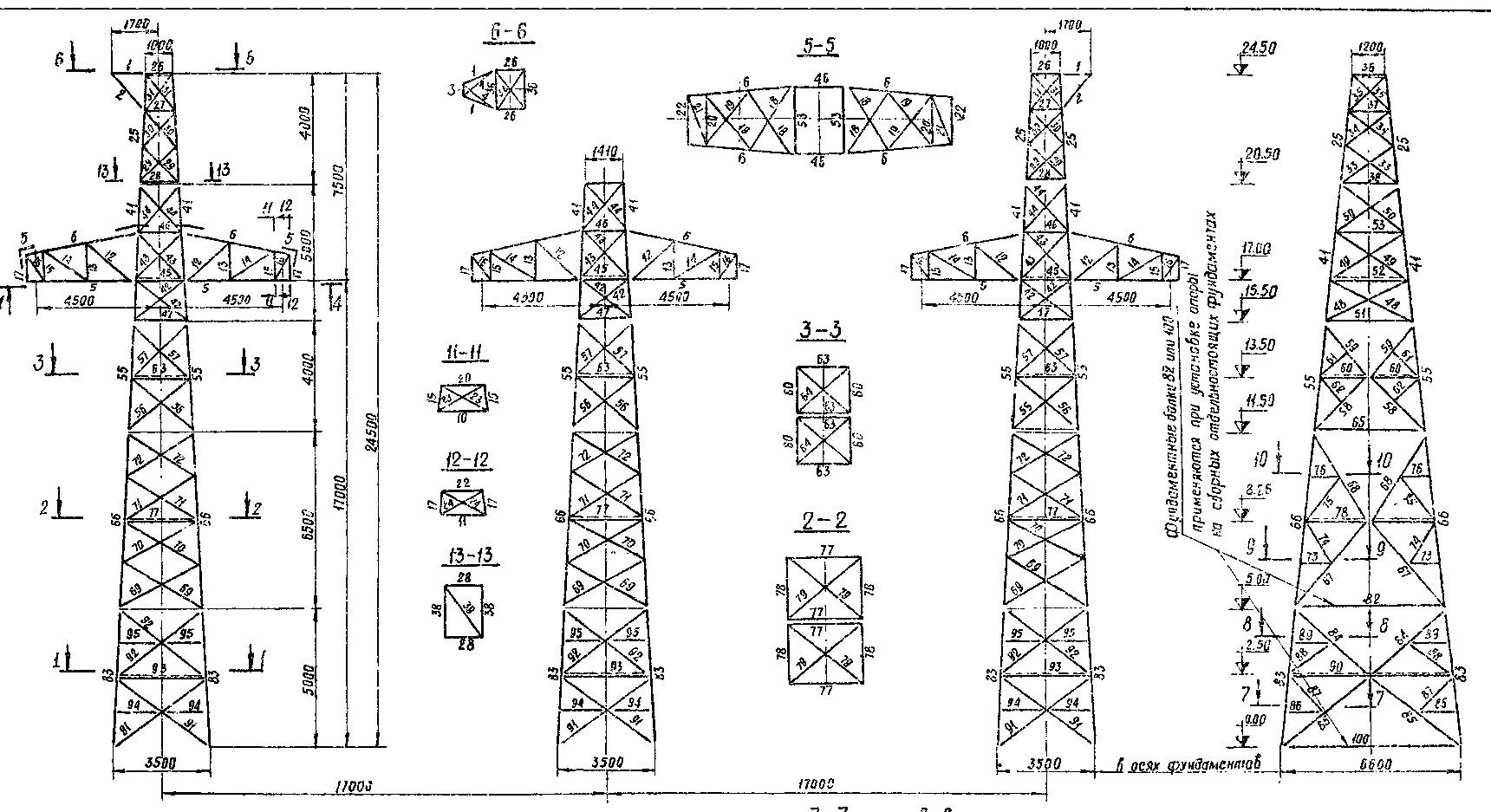

Общая высота К220-2+5 — 24,5 м, высота траверсы — 17 м. По сравнению с базовым К220-2 стойка выше на 5 м. Ширина базы — 3,5×6,6 м в верхнем поясе и 3×17 м в нижнем: нижний пояс сохраняется неизменным для всех двухцепных вариантов, верхний расширяется соответственно высоте надставки.

Натяжные гирлянды при классе напряжения 220 кВ имеют нормированную длину, обеспечивающую необходимые воздушные зазоры как между фазами, так и между проводами и заземлёнными элементами конструкции. Оба требования выполняются при высоте траверсы 17 м.

Масса металлоконструкций без горячего цинкования — 53 600 кг, с горячим цинкованием — 55 814 кг. По сравнению с К220-2 (38 000 кг) прирост около 41% отражает вклад надставки и расширенного верхнего пояса базы.

Горячее цинкование — обязательное условие для концевых опор 220 кВ с расчётным сроком службы 50 лет и более. Болтовые соединения несущих узлов выполняются высокопрочными болтами класса прочности не ниже 8.8. Опора К220-2+5 применяется при завершении двухцепных ВЛ 220 кВ там, где нормативные требования по габариту исключают применение базового К220-2. Конструкция К220-2+5 проходит контрольную сборку на заводе-изготовителе до отправки на объект. Это гарантирует совпадение монтажных отверстий и правильную геометрию траверс ещё до начала работ на трассе, что сокращает время монтажа и исключает подгонку по месту. Высокопрочные болты в несущих узлах обеспечивают надёжность соединений при постоянных нагрузках от двух цепей на протяжении расчётного срока службы.
