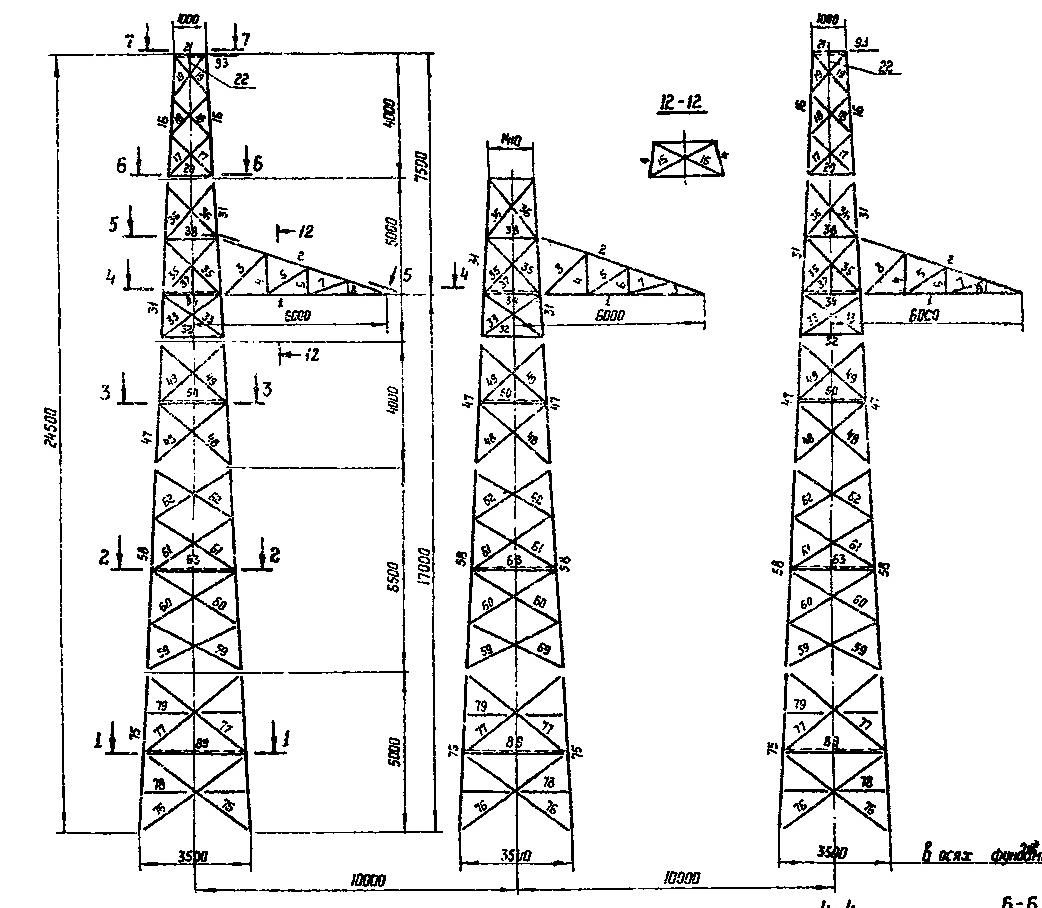

Опора К220-1

Концевая опора завершает воздушную линию электропередачи: она несёт полное одностороннее тяжение всех проводов и должна устоять при обрыве любой из фаз без потери геометрической устойчивости. К220-1 — одноцепная концевая опора ЛЭП для ВЛ 220 кВ, разработанная по типовому проекту 3.407-95 (7072тм-т1).

Общая высота К220-1 — 19,5 м, отметка траверсы — 12 м. Класс напряжения 220 кВ определяет повышенные требования к воздушным зазорам между проводами и заземлёнными элементами конструкции: траверса обеспечивает необходимые расстояния в соответствии с нормами ПУЭ. Натяжные гирлянды закрепляют провод и воспринимают полное тяжение.

Ширина базы фундаментного контура: верхний пояс — 3×5,5 м, нижний — 3×10 м. Конфигурация двух поясов обеспечивает надёжное защемление стойки в грунте и компенсацию опрокидывающего момента при одностороннем тяжении провода в режиме нормальной эксплуатации и при монтажных нагрузках.

Масса металлоконструкций без горячего цинкования — 29 000 кг, с горячим цинкованием — 29 911 кг. Значительная масса по сравнению с промежуточными опорами обусловлена необходимостью воспринимать полное тяжение провода и нагрузки на тело опоры при ветровом воздействии.

Типовой проект 3.407-95 охватывает серию концевых опор для ВЛ 220–330 кВ, обеспечивая унификацию болтовых соединений, узлов крепления гирлянд и фундаментных решений в пределах одной трассы. Опора К220-1 применяется на конечных пунктах одноцепных ВЛ 220 кВ — у подстанций, переходных пунктов и мест подключения к шинам ОРУ. Натяжные гирлянды изоляторов выбираются по нормативному разрядному напряжению для класса 220 кВ. Длина гирлянды и тип изолятора уточняются проектировщиком по условиям загрязнения атмосферы в районе прохождения трассы согласно требованиям ПУЭ для данного класса напряжения. Высокопрочные болты в несущих узлах обеспечивают надёжность соединений при знакопеременных нагрузках на протяжении всего расчётного срока службы.
