Опора К220-2

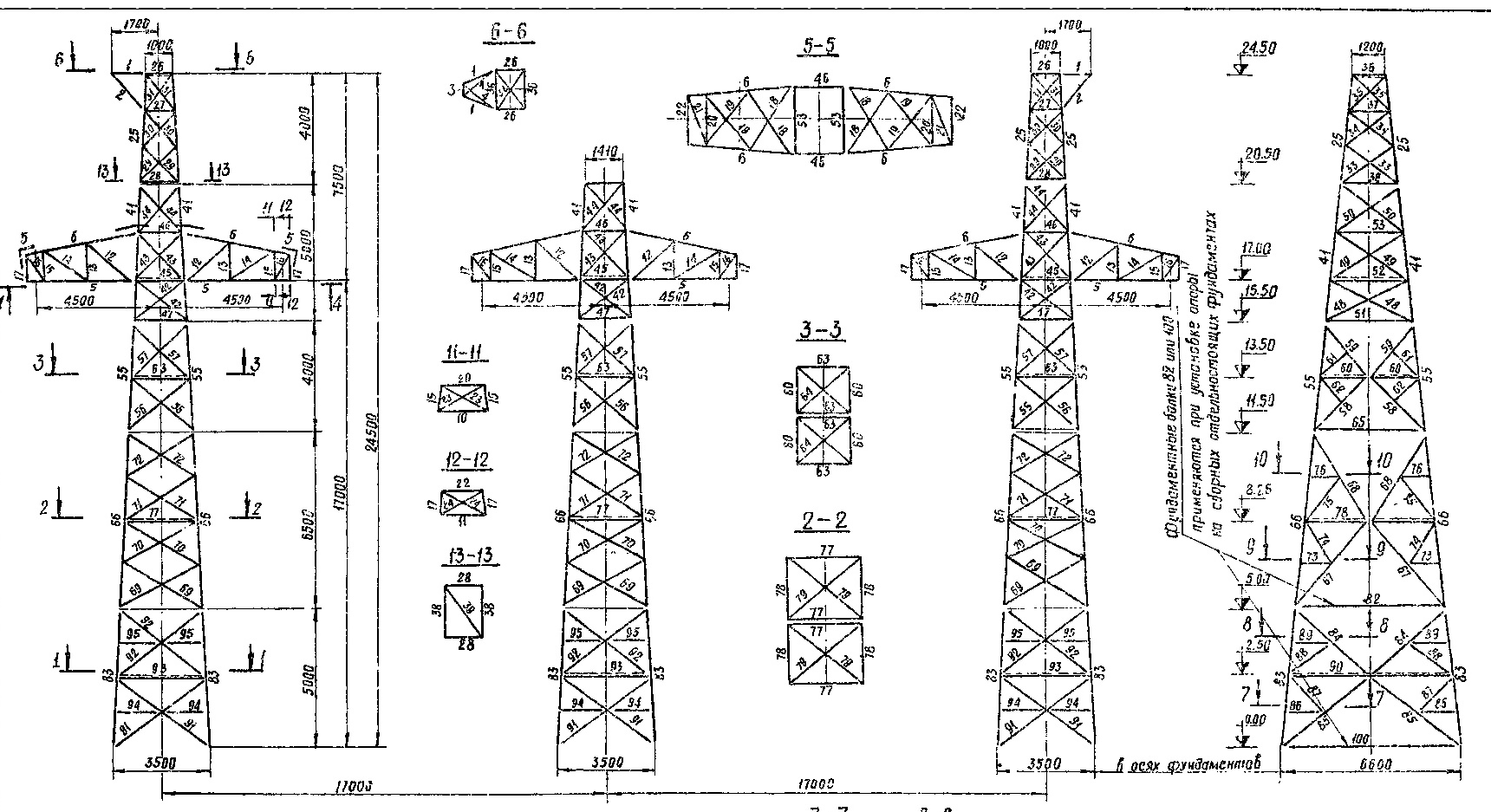

Когда воздушная линия 220 кВ несёт на конечном участке две цепи, для её завершения применяется двухцепная концевая опора. К220-2 — именно такая конструкция: она принимает одностороннее тяжение двух цепей и разработана в составе типового проекта 3.407-95 (7072тм-т1).

По высоте К220-2 совпадает с одноцепным К220-1: общая высота — 19,5 м, отметка траверсы — 12 м. Принципиальное конструктивное отличие — расширенный нижний пояс базы: 3×17 м против 3×10 м у К220-1. Это отражает вдвое большее суммарное тяжение при двухцепной схеме и необходимость удержать опору при одностороннем обрыве любой из двух цепей. Верхний пояс 3×5,5 м одинаков у обоих типов, что позволяет унифицировать технологию бетонирования ростверка.

Натяжные гирлянды воспринимают полное тяжение обеих цепей. При классе напряжения 220 кВ длина гирлянд и расстояния до заземлённых частей нормируются ПУЭ и являются обязательными параметрами при компоновке конструкции.

Масса металлоконструкций К220-2 без горячего цинкования — 38 000 кг, с горячим цинкованием — 39 569 кг. По сравнению с одноцепным К220-1 прирост около 31% — соразмерный вклад нагрузок от второй цепи и усиленного фундаментного пояса.

Молниезащита концевой опоры обеспечивается заземлением тросостойки и подключением стальных элементов к заземляющему спуску. Двухцепные концевые опоры применяются у открытых распределительных устройств подстанций и переходных пунктов, где обе цепи одновременно подключаются к шинам. Натяжные гирлянды двух цепей навешиваются раздельно на каждую консоль траверсы. Длина гирлянды выбирается по нормативному разрядному напряжению для класса 220 кВ и корректируется по степени загрязнения атмосферы в районе прохождения линии в соответствии с действующим ПУЭ. Высокопрочные болтовые соединения несущих поясов обеспечивают надёжность работы конструкции при знакопеременных нагрузках от двух цепей в течение расчётного срока.
