Опора К220-1+5

Концевая опора К220-1+5 предназначена для одноцепных воздушных линий электропередачи напряжением 220 кВ и устанавливается в конечных пунктах трассы, где на конструкцию действует полное одностороннее тяжение проводов и грозозащитного троса. Изделие выполнено по типовому проекту 3.407-95 (7072тм-т1) и представляет собой стальную решётчатую опору с надставкой +5 м к базовому исполнению.

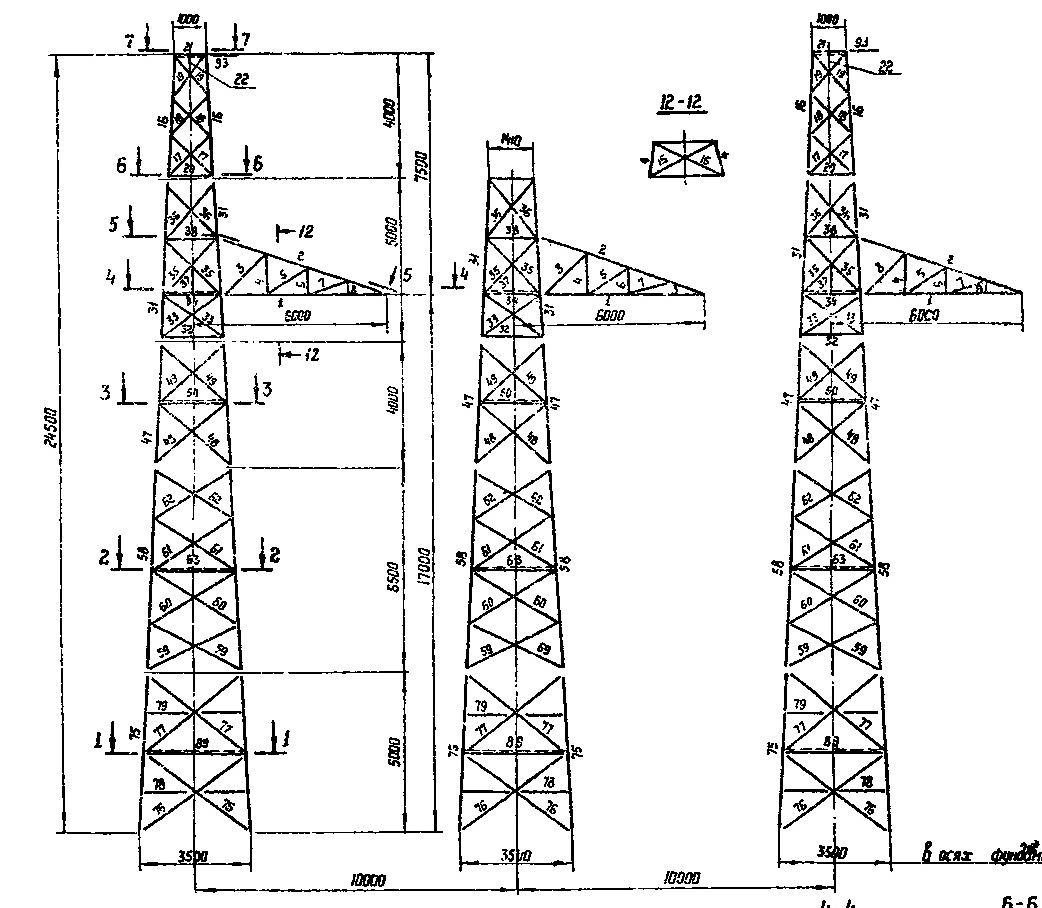

Общая высота опоры составляет 24,5 м, а траверса вынесена на отметку 17 м, что обеспечивает нормируемый габарит до земли и необходимое расстояние до пересекаемых объектов вблизи концевой точки линии. Развитая опорная база размерами 3,5×6,6 м в верхней части и 3×10 м в основании воспринимает значительный опрокидывающий момент, возникающий от одностороннего натяжения проводов ВЛ 220 кВ.

Масса металлоконструкции по чертежу КМ — 42 600 кг без покрытия и 44 359 кг с горячим цинкованием. Цинковое покрытие защищает сталь концевой опоры, работающей под постоянной нагрузкой десятилетиями, от коррозии без периодического обслуживания. Опора поставляется в разобранном виде с маркировкой элементов по монтажной схеме; узлы собираются на высокопрочных болтовых соединениях, что обеспечивает надёжную работу при знакопеременных нагрузках в течение всего расчётного срока службы. Тип изоляторов и длина натяжной гирлянды для класса 220 кВ уточняются при проектировании по условиям района прохождения трассы.
