Опора ЦУ6-5

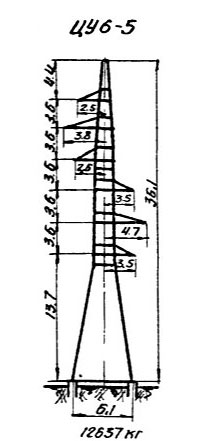

Среди исполнений, входящих в типовой проект 3852тм-т2, опора ЦУ6-5 выделяется сочетанием значительной строительной высоты — 36,1 м — при сохранении ширины базы 6,1 м, характерной для базовых модификаций серии. Высота траверсы составляет 13,7 м. Такая конфигурация применяется там, где по условиям трассы необходим развитый верхний участок ствола без изменения ширины подножия опоры.

Опора ЦУ6-5 относится к классу двухцепных анкерно-угловых металлических опор для воздушных линий электропередачи напряжением 110 кВ. Анкерно-угловое исполнение означает, что конструкция рассчитана на восприятие тяжения проводов и грозозащитного троса в точках поворота или концах анкерных секций. В отличие от промежуточных опор прямых участков, работающих преимущественно на поперечный изгиб от давления ветра и веса проводников, анкерно-угловые несут полное продольное тяжение смежных пролётов с обеих сторон.

Двухцепная компоновка обеспечивает размещение двух независимых трёхфазных цепей на одной конструкции. При строительстве магистральных и питающих линий 110 кВ такое решение позволяет значительно сократить длину полосы отвода и снизить суммарную материалоёмкость трассы при сохранении высокого уровня надёжности электроснабжения.

Масса металлоконструкции по чертежу КМ без горячего цинкования составляет 12 637 кг; с учётом цинкования — 13 130 кг. Повышенная металлоёмкость по сравнению с исполнениями стандартной высоты обусловлена большим объёмом ствола и усиленной решёткой, воспринимающей расчётные ветровые нагрузки на увеличенной высоте. Горячее цинкование обеспечивает надёжную антикоррозионную защиту стальных элементов на весь срок службы линии в условиях различных ветровых районов и районов по гололёду.

Опора ЛЭП ЦУ6-5 применяется на анкерных участках ВЛ 110 кВ в соответствии с проектной документацией по типовому проекту 3852тм-т2.
