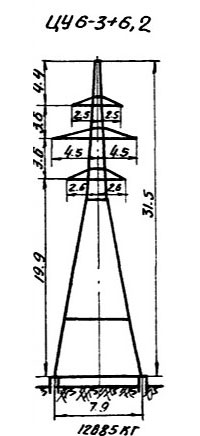

Опора ЦУ6-3+6.2

Назначение опоры ЦУ6-3+6.2 — обеспечить анкерное закрепление проводов и грозозащитного троса в точках поворота воздушной линии 110 кВ при промежуточной высотной вставке 6,2 м. Конструкция входит в серию типового проекта 3852тм-т2 и предназначена для ситуаций, когда базовая высота исполнения ЦУ6-3 недостаточна по условиям габарита, а полная вставка +10 м избыточна с точки зрения экономии металла и условий трассы.

Общая высота опоры составляет 31,5 м, высота траверсы — 19,9 м, ширина базы — 7,9 м. Промежуточное соотношение высоты и ширины основания обеспечивает требуемую устойчивость к опрокидывающим моментам от ветровых нагрузок и тяжения проводов без избыточного расхода металла.

Опора ЦУ6-3+6.2 является двухцепной: на ней подвешиваются две независимые трёхфазные цепи. Двухцепная компоновка характерна для магистральных и распределительных ВЛ 110 кВ, где одновременно требуется высокая степень надёжности и ограничен коридор линии.

Как анкерно-угловая конструкция, опора воспринимает тяжение проводов с обеих сторон от угла поворота и результирующую горизонтальную силу. Это принципиально отличает её от промежуточной опоры, работающей преимущественно на изгиб от вертикальных и поперечных нагрузок. Узлы сопряжения траверс со стволом рассчитаны на совокупное воздействие нормативных тяговых, ветровых и гололёдных нагрузок в соответствии с требованиями ПУЭ.

Масса по чертежу КМ без цинкования составляет 12 885 кг, с горячим цинкованием — 13 388 кг. Метод горячего погружения обеспечивает равномерное нанесение цинкового слоя на все элементы решётчатой конструкции и защищает сталь от атмосферной коррозии на протяжении всего расчётного срока службы линии в различных ветровых районах и районах по гололёду.
