Опора ЦУ6-3

Конструктивно опора ЦУ6-3 представляет собой двухцепную анкерно-угловую металлическую башню для воздушных линий электропередачи напряжением 110 кВ. Разработана по типовому проекту 3852тм-т2, что гарантирует соответствие всем актуальным нормативным требованиям к несущим металлоконструкциям опор ЛЭП данного класса напряжения.

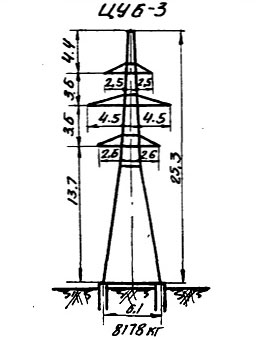

Общая высота конструкции составляет 25,3 м при высоте траверсы 13,7 м. Ширина базы — 6,1 м. Эти параметры обеспечивают необходимые габариты до проводов и устойчивость ствола при воздействии ветровых и гололёдных нагрузок, характерных для различных климатических районов эксплуатации.

Как анкерно-угловая опора, ЦУ6-3 предназначена для установки в точках поворота трассы воздушной линии. В отличие от промежуточных опор, несущих преимущественно вертикальные нагрузки от собственного веса проводов и гололёдно-ветровых воздействий, анкерно-угловые конструкции воспринимают тяжение проводов и грозозащитного троса одновременно с обеих смежных секций. Это предъявляет повышенные требования к прочности траверс, узлов крепления и сопряжений с фундаментными анкерами.

Двухцепное исполнение обеспечивает подвеску двух независимых цепей в едином коридоре линии. Такое решение широко применяется при сооружении ЛЭП 110 кВ в условиях ограниченного земельного отвода или при повышенных требованиях к надёжности электроснабжения потребителей.

Масса опоры по чертежу КМ без цинкового покрытия составляет 8 178 кг. С учётом горячего цинкования — 8 497 кг. Горячее цинкование является стандартным методом антикоррозионной защиты стальных опор ЛЭП: оно обеспечивает надёжную эксплуатацию конструкций на протяжении нескольких десятков лет даже в условиях промышленной атмосферы и повышенной влажности.

Опора ЛЭП ЦУ6-3 применяется на анкерных и угловых участках воздушных линий 110 кВ, включая места подхода к подстанциям, пересечения с транспортными магистралями и другими инженерными коммуникациями. Типовой проект ускоряет разработку рабочей документации и обеспечивает унификацию с фундаментными решениями серии.
