Промежуточная стальная опора ВЛ 330 кВ, марка П330н-2т (II-III). Высота 45,3 м, масса 12336 кг.
Типовой проект и рабочие чертежи: 7.330.01-КМ
П330н-2т (II-III) — исполнение двухцепной промежуточной опоры 330 кВ с самостоятельным вариантом верхней части ствола и узла подвески грозозащитного троса. Общая высота 45,3 м — на 0,6 м меньше, чем у базовой П330н-2 (II-III), при неизменных отметке нижней траверсы 22,5 м и размере основания 5,65 м.
При меньшей строительной высоте конструкция тяжелее базовой на 319 кг: 12 336 кг против 12 017 кг с горячим цинкованием. Такое сочетание указывает, что различие сосредоточено не в длине ствола, а в устройстве оголовка; конкретная схема крепления троса принимается по рабочим чертежам 7.330.01-КМ.
В группе П330н-2 предусмотрены три варианта верхней части одного и того же ствола — базовый (45,9 м), «т» (45,3 м) и «пг» (44,1 м). Отметка нижней траверсы, размер основания и фундаментные решения у всех трёх совпадают, что позволяет применять их на одной трассе взаимозаменяемо по условиям молниезащиты.
Масса металлоконструкции по чертежу КМ — 11 690 кг, цинковое покрытие добавляет 646 кг. Опора промежуточная, двухцепная, для ВЛ 330 кВ, исполнение для II–III ветровых районов; типовой проект новой унификации 7.330.01. Район по гололёду — II–IV.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется горячеоцинкованной и разукрупнённой на отправочные марки.
Высотный ряд исполнения — П330н-2т-5.0 (II-III) высотой 40,3 м, П330н-2т (II-III) высотой 45,3 м и П330н-2т+3.0 (II-III) высотой 48,3 м.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П330н-2т (II-III) — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 330 кВ.

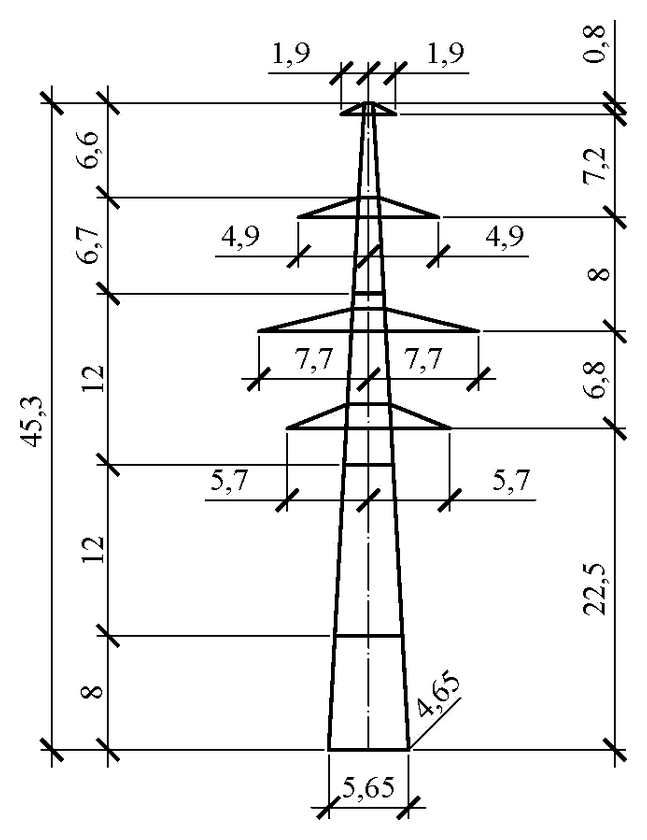

Полная высота — 45,3 м, отметка нижней траверсы — 22,5 м, размер основания — 5,65 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11690 кг без покрытия и 12336 кг с горячим цинкованием. На цинковый слой приходится 646 кг.
Опора П330н-2т (II-III) выполняется по рабочим чертежам 7.330.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — IV. Возможно изготовление по индивидуальным чертежам КМД.
