Промежуточная стальная опора ВЛ 220 кВ, марка П220н-2.1т-9.3. Высота 37,5 м, масса 6660 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ2
В шифре П220н-2.1т-9.3 закодированы две модификации базовой двухцепной опоры: «т» — тросостойка, «-9.3» — укорочение ствола на 9,3 м. Общая высота составляет 37,5 м при отметке нижней траверсы 16,2 м и размере основания 4,39 м.
Сочетание вполне рабочее. Укорочение применяется на участках с повышенным рельефом, где габарит провода до земли обеспечивается при меньшей строительной высоте. Требования к молниезащите от рельефа не зависят — если линия проходит в грозоопасном районе, тросостойка нужна и на низкой опоре.
Масса металлоконструкции — 6362 кг по чертежу КМ и 6660 кг с горячим цинкованием. Относительно П220н-2.1-9.3 без тросостойки прибавка составляет 371 кг; относительно полноразмерной П220н-2.1т экономия достигает 2063 кг.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ2. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100. Цинковое покрытие массой 298 кг обеспечивает защиту конструкции на весь срок службы линии без периодического возобновления.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой с комплектом метизов и маркировкой отправочных марок по чертежам КМД.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-2.1т-9.3 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

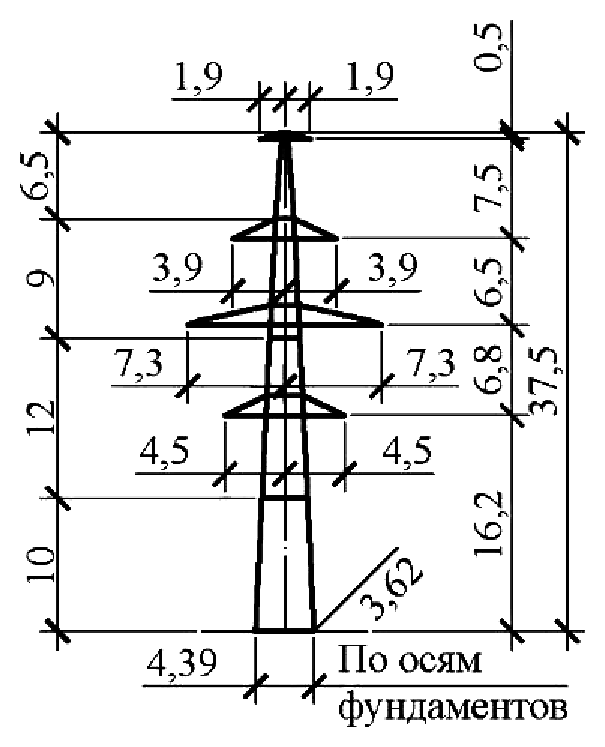

Полная высота — 37,5 м, отметка нижней траверсы — 16,2 м, размер основания — 4,39 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6362 кг без покрытия и 6660 кг с горячим цинкованием. На цинковый слой приходится 298 кг.
Опора П220н-2.1т-9.3 выполняется по рабочим чертежам 7.220.03-КМ2. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
