Промежуточная стальная опора ВЛ 220 кВ, марка П220н-2.1пг+3.2. Высота 47,9 м, масса 9713 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ2
П220н-2.1пг+3.2 — надставное исполнение двухцепной промежуточной опоры 220 кВ с верхней частью ствола типа «пг». Общая высота 47,9 м, отметка нижней траверсы 28,7 м, размер основания 5,61 м; рабочие чертежи 7.220.03-КМ2.
Масса металлоконструкции по чертежу КМ — 9259 кг, с горячим цинкованием — 9713 кг. Относительно базового габарита исполнения (П220н-2.1пг, 44,7 м, 8515 кг) прирост составляет 1198 кг — те же 3,2 м надставки, что и в остальных группах серии, обходятся одинаково независимо от компоновки оголовка.
Отметка подвеса нижнего провода 28,7 м на двухцепной опоре позволяет пройти над большинством инфраструктурных объектов: автомобильными и железными дорогами, действующими ВЛ более низкого класса напряжения, линиями связи, понижениями рельефа.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100. Цинковое покрытие массой 454 кг наносится погружением деталей в расплав до сборки конструкции.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой и монтируется секциями с наращиванием ствола.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-2.1пг+3.2 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

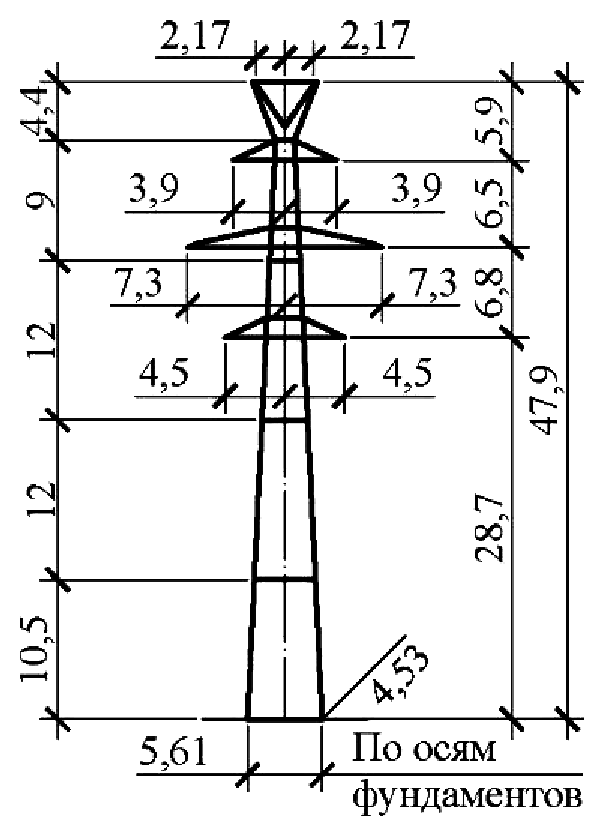

Полная высота — 47,9 м, отметка нижней траверсы — 28,7 м, размер основания — 5,61 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9259 кг без покрытия и 9713 кг с горячим цинкованием. На цинковый слой приходится 454 кг.
Опора П220н-2.1пг+3.2 выполняется по рабочим чертежам 7.220.03-КМ2. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
