Опора ПП220-1/79

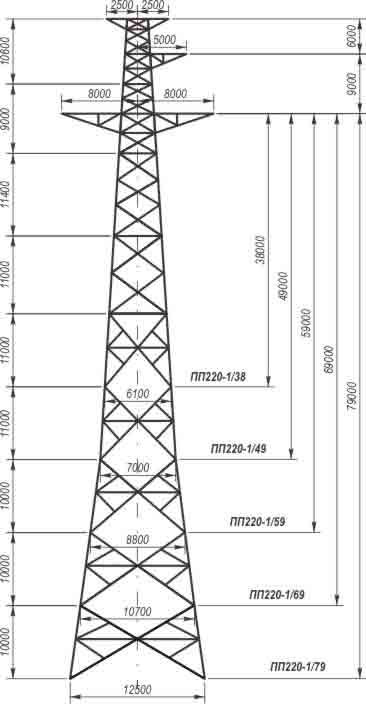

Типовой проект 3.407.2-168 (13143тм-т2) охватывает полный ряд одноцепных переходных опор для ВЛ 220 кВ с различной высотой траверсы. Опора ПП220-1/79 — наиболее высокая конструкция этой серии: высота траверсы 79 м, общая высота стойки 94 м. Столь значительные параметры востребованы при пересечении объектов, где нормативный подпроводной габарит составляет порядка 70–80 м.

Масса металлоконструкции по чертежам КМ без покрытия составляет 72 177 кг. В оцинкованном исполнении — 75 000 кг: более 75 тонн стальных конструкций, надёжно защищённых от коррозии горячим цинкованием. При такой массе важна точная разбивка конструкции на транспортабельные секции с соблюдением ограничений по грузоподъёмности транспортных средств и монтажных механизмов.

Ширина базы 12,5 м диктуется необходимостью воспринять опрокидывающий момент от ветровых нагрузок при строительной высоте 94 м. Конструктивно стойка выполнена в виде пространственной решётчатой башни с расширяющимся нижним поясом и болтовыми монтажными стыками между секциями. Сварка на строительной площадке не применяется.

Одноцепное исполнение предполагает вертикальное расположение трёх фаз и грозозащитного троса в общей конструктивной плоскости. Изоляционные расстояния для 220 кВ при подвесе провода на 79 м обеспечиваются выбором длин гирлянд и углов отклонения траверс. Кронштейн грозозащитного троса устанавливается на вершине выше верхней проводной траверсы.

Опора ЛЭП ПП220-1/79 устанавливается в составе переходного анкерного участка между двумя анкерно-угловыми опорами, которые принимают на себя тяжение проводов. Сама переходная стойка несёт вертикальную нагрузку от веса проводов, троса и гирлянд изоляторов, а также горизонтальные ветровые нагрузки на собственную конструкцию и на провода в длинном переходном пролёте.

При проектировании переходов ВЛ 220 кВ опора ПП220-1/79 применяется как финальный типоразмер серии, когда ни один из менее высоких вариантов не обеспечивает требуемого подпроводного габарита над пересекаемым объектом.
