Анкерно-угловая стальная опора ВЛ 500 кВ, марка УТ500н-1+5. Высота 30,52 м, масса 29122 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ

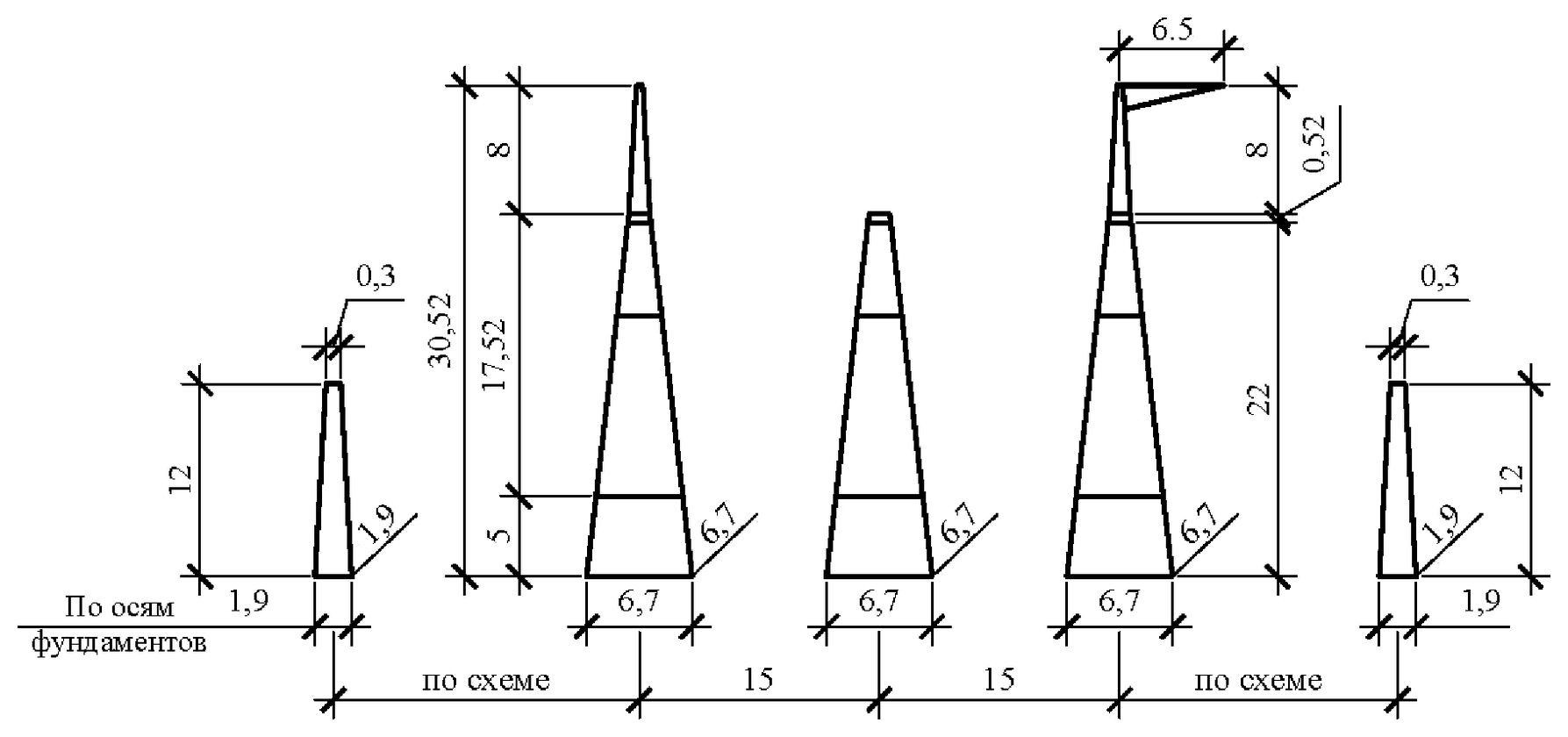

Опора УТ500н-1+5 — анкерно-угловая конструкция ВЛ 500 кВ с тросостойками и надставкой 5 м. Общая высота 30,52 м, отметка траверсы 22,52 м, размеры основания 6,7×3 м при базе тросостоек 1,9×2 м; рабочие чертежи 7.500.01-КМ.
Масса металлоконструкции по чертежу КМ — 27 605 кг, с горячим цинкованием — 29 122 кг. Относительно У500н-1+5 без тросостоек прибавка составляет 295 кг — устойчивая для серии величина, практически одинаковая во всех габаритах.
Надставка и тросостойки решают разные задачи и не заменяют друг друга: первая работает на габарит проводов до земли или до пересекаемого объекта, вторые — на защитный угол над крайними фазами. В серии они разведены по независимым признакам шифра, поэтому комбинируются в любом сочетании.
Опора анкерно-угловая, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01. Ветровой район — II–V, район по гололёду — II–IV. Цинковое покрытие весит 1517 кг.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется горячеоцинкованной и разукрупнённой на отправочные марки с маркировкой по чертежам КМД.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора УТ500н-1+5 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.
Полная высота — 30,52 м, отметка нижней траверсы — 22,52 м, размер основания — 1,9×2/6,7×3 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 27605 кг без покрытия и 29122 кг с горячим цинкованием. На цинковый слой приходится 1517 кг.
Опора УТ500н-1+5 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
