Анкерно-угловая стальная опора ВЛ 500 кВ, марка УТ500н-1+12. Высота 37,52 м, масса 40666 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
УТ500н-1+12 — самая тяжёлая конструкция анкерно-угловой серии 500 кВ новой унификации: 40 666 кг с горячим цинкованием. Здесь соединены максимальная надставка серии (12 м) и исполнение с тросостойками.

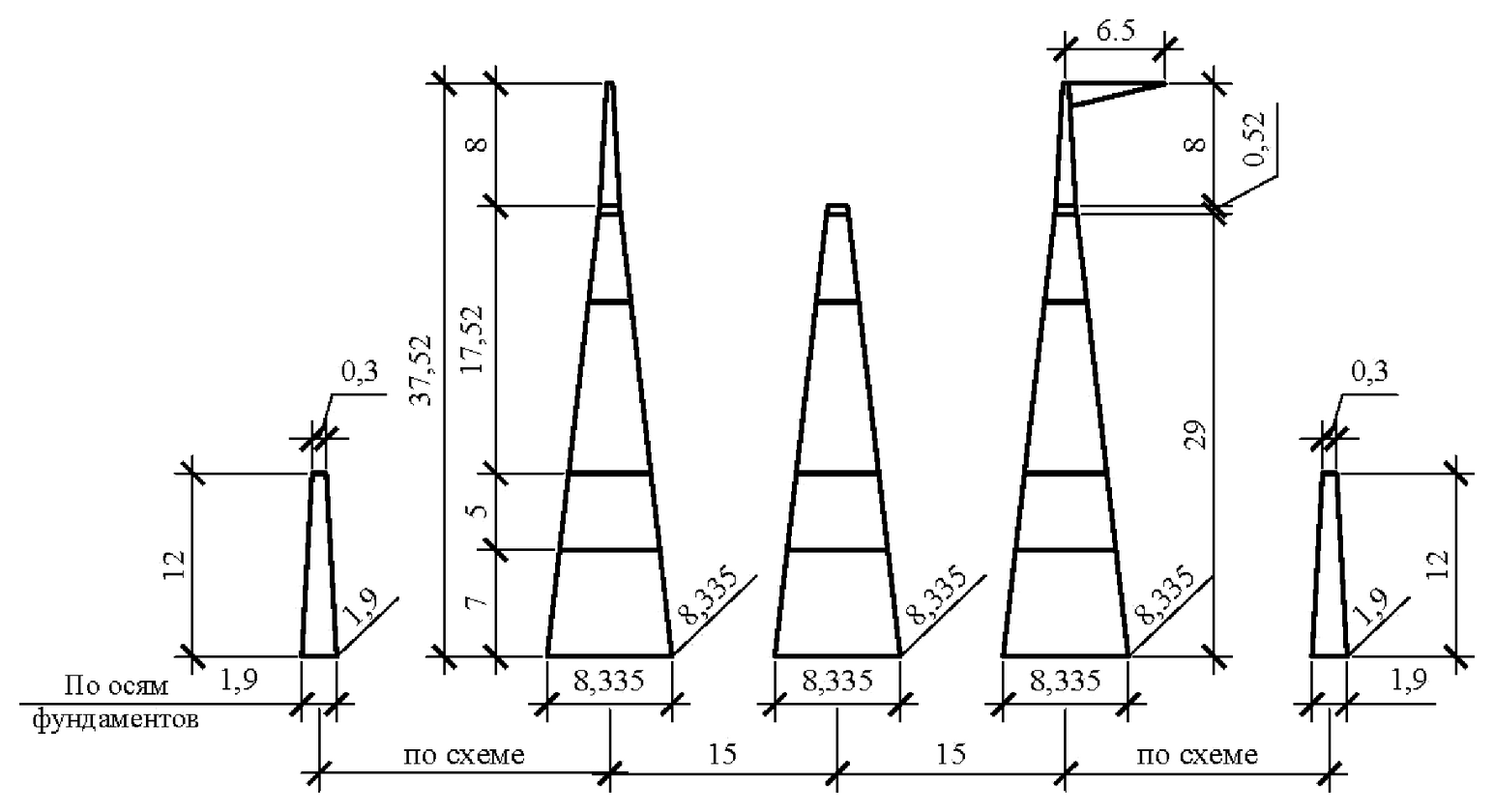

Общая высота — 37,52 м, отметка траверсы — 29,52 м, размеры основания — 8,335×3 м при базе тросостоек 1,9×2 м. Рабочие чертежи 7.500.01-КМ, типовой проект новой унификации 7.500.01.
Масса металлоконструкции по чертежу КМ — 38 526 кг, вклад горячего цинкования — 2140 кг. Относительно У500н-1+12 без тросостоек конструкция тяжелее на 292 кг при полностью совпадающих габаритах ствола.
Опоры такого класса применяют на ответственных переходах магистральных ВЛ 500 кВ — через судоходные реки, широкие поймы, магистральные железные дороги и автомагистрали. Анкерно-угловое исполнение закрепляет тяжение девяти проводов расщеплённых фаз и выделяет переход в самостоятельный анкерный участок линии, а тросостойки обеспечивают молниезащиту на максимальной для серии отметке.
Ветровой район — II–V, район по гололёду — II–IV. Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
ООО «ЭнергоПромКонструкция» изготавливает опоры новой унификации серии 7.500.01 из горячекатаного проката — с горячим цинкованием, комплектной поставкой метизов и деталей крепления гирлянд, по чертежам КМ и КМД.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора УТ500н-1+12 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.
Полная высота — 37,52 м, отметка нижней траверсы — 29,52 м, размер основания — 1,9×2/8,335×3 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 38526 кг без покрытия и 40666 кг с горячим цинкованием. На цинковый слой приходится 2140 кг.
Опора УТ500н-1+12 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
