Анкерно-угловая стальная опора ВЛ 500 кВ, марка УТ500н-1. Высота 25,52 м, масса 22346 кг.
Типовой проект и рабочие чертежи: 7.500.01-КМ
Буква «Т» в шифре УТ500н-1 указывает на исполнение с тросостойками — узлами, вынесенными над оголовком для крепления грозозащитных тросов. В ведомости это отражено дополнительным размером базы: 1,9×2 м для тросостоек при основании 5,53×3 м, общем для всей серии.
Общая высота конструкции — 25,52 м, отметка траверсы — 17,52 м, то есть габариты совпадают с базовой У500н-1. Масса при этом выше на 293 кг: 22 346 кг против 22 053 кг с горячим цинкованием. Это и есть металлоёмкость тросостоек вместе с усилением узлов их крепления.
Для ВЛ 500 кВ молниезащита критична: удельная стоимость отключения магистральной линии этого класса высока, а фазы расщеплены на три провода и разнесены по ширине подвески. Вынос тросов на тросостойки уменьшает защитный угол до крайних проводов и повышает надёжность защиты от прямых ударов молнии.
Масса металлоконструкции по чертежу КМ — 21 187 кг, цинковое покрытие добавляет 1159 кг. Опора анкерно-угловая, для ВЛ 500 кВ; типовой проект новой унификации 7.500.01, рабочие чертежи 7.500.01-КМ. Ветровой район — II–V, район по гололёду — II–IV.
Расчётные провода — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
Высотный ряд этого исполнения — УТ500н-1 (25,52 м), УТ500н-1+5 (30,52 м) и УТ500н-1+12 (37,52 м).
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора УТ500н-1 — анкерно-угловая новой унификации, одноцепная, для воздушных линий электропередачи 500 кВ.

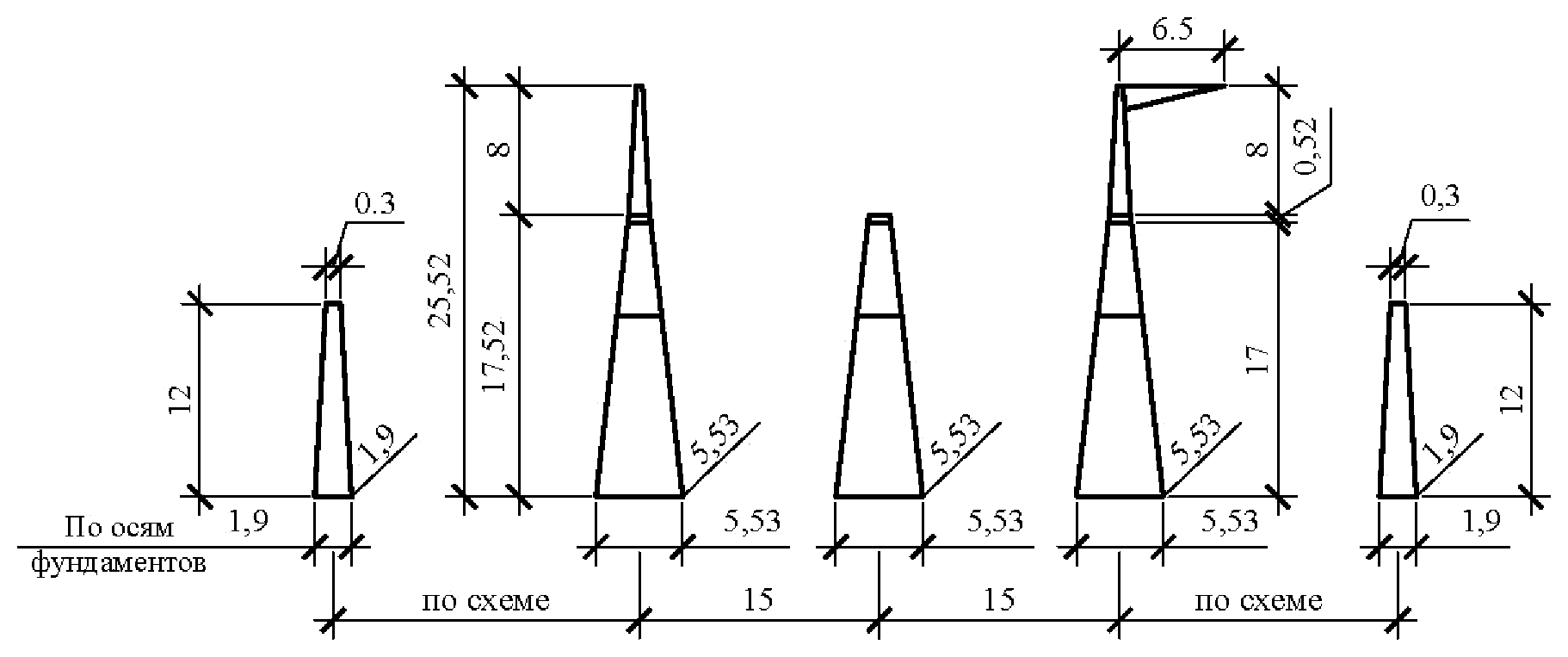

Полная высота — 25,52 м, отметка нижней траверсы — 17,52 м, размер основания — 1,9×2/5,53×3 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 21187 кг без покрытия и 22346 кг с горячим цинкованием. На цинковый слой приходится 1159 кг.
Опора УТ500н-1 выполняется по рабочим чертежам 7.500.01-КМ. Расчётные климатические условия: район по гололёду — II–IV, ветровой район — II-V. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСк2У 300/66, АСк2у 400/51, АСВП 295/44, АСВП 403/61. Грозозащитные тросы — ГТК20-0/70-11.1, 11.0-МЗ-В-ОЖ-Н-Р, ОКГТ-20-280.
