Опора УО500-1

Класс напряжения 500 кВ предъявляет особые требования к геометрии опор: значительные межфазные расстояния и электрические зазоры диктуют габаритные размеры конструкции. Опора УО500-1 — одноцепная анкерно-угловая для ВЛ 500 кВ, разработанная по типовому проекту 3.407.2-155.2 (3604тм-т2) и предназначенная для установки на поворотах трассы и анкерных участках.

Провода фаз — 3хАС-400/51 или 3хАС-500/64 — подвешиваются в натяжных гирляндах изоляторов на траверсах. Грозозащитный трос марки ТК-11 крепится на верхней точке ствола, обеспечивая нормируемый угол молниезащиты по всей длине трассы. Диапазон применения охватывает районы по гололёду с I по IV, что делает конструкцию пригодной для широкого спектра климатических зон — от мягких до зон с интенсивным гололёдообразованием.

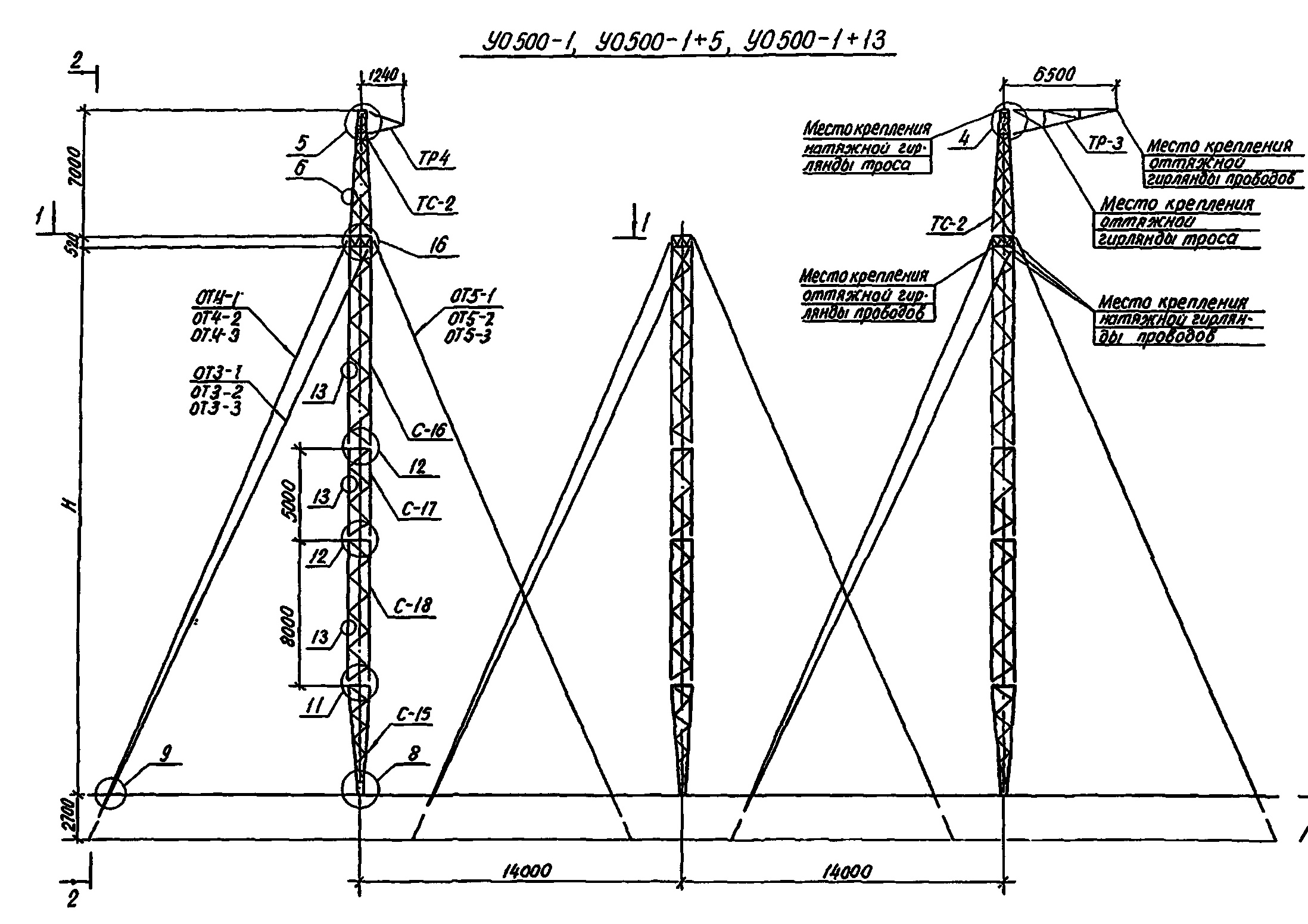

Общая высота опоры — 24,5 м, уровень траверс — 17 м. Основание выполнено в трёхточечной схеме с шагом 3×14 м: три отдельных анкерных фундамента, расставленных в плане, обеспечивают пространственную устойчивость при значительных угловых нагрузках в точке поворота трассы ВЛ 500 кВ. Такая схема характерна для мощных анкерно-угловых опор сверхвысокого напряжения.

Масса металлоконструкций — 12 080 кг без покрытия и 12 551 кг с горячим цинкованием. Горячее цинкование обеспечивает защиту стали от атмосферной коррозии на протяжении всего нормативного срока службы линии. Это особенно важно для труднодоступных участков магистральных ВЛ 500 кВ, где техническое обслуживание требует значительных организационных и финансовых затрат.

Анкерно-угловая опора УО500-1 в точках поворота трассы воспринимает суммарное тяжение всех трёх фаз проводов и троса одновременно. В аварийном режиме однофазного обрыва конструкция удерживает нагрузку, предотвращая цепное падение промежуточных опор в пределах анкерного пролёта. Применяется в одноцепных магистральных ВЛ 500 кВ.

Сталь несущих элементов опоры УО500-1 подбирается с учётом климатических условий и нормативных требований к ударной вязкости при низких температурах. Это обеспечивает надёжную работу конструкции от сильных морозов до интенсивного гололёдообразования в районах I–IV.
