Опора У2+5Т

Модификация У2+5Т в семействе анкерно-угловых опор для ВЛ 500 кВ занимает особую нишу: при высоте 29,5 м (траверса 22 м) она имеет ширину базы 12 м — вдвое больше, чем у У2+5 с теми же вертикальными параметрами. Расширенное основание радикально снижает нагрузки на фундаменты при сохранении несущей способности по проводам и допустимому углу поворота трассы.

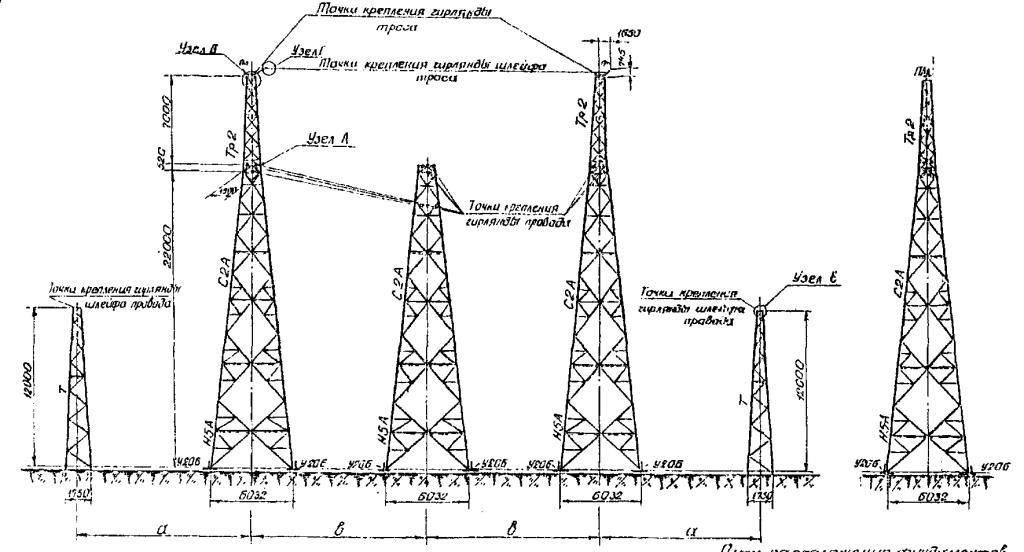

Одноцепная анкерно-угловая опора выполнена по типовому проекту 3.407-106 (серия 3539тм-т2) для ВЛ 500 кВ. Масса металлоконструкции по чертежу КМ: 23 229 кг без цинкования, 24 188 кг с горячим цинкованием. Конструктивная схема — пространственная решётчатая стойка с широким опорным треугольником, обеспечивающим высокую устойчивость при нагрузках любого направления.

Техническое решение с базой 12 м востребовано при строительстве ВЛ 500 кВ в зонах слабых, заболоченных или насыщенных водой грунтов, где обычные фундаменты приходится заглублять на значительную глубину или использовать сваи большого диаметра. Увеличение базы позволяет снизить опрокидывающий момент на каждый фундаментный элемент и уменьшить объём фундаментных работ на сложных участках трассы. В ряде случаев это решение оказывается экономически выгодным по сравнению со стандартной опорой на усиленных фундаментах.

Анкерно-угловое назначение конструкции предусматривает установку натяжных гирлянд изоляторов и восприятие горизонтальной составляющей тяжения расщеплённых проводов при углах поворота трассы. Расчёт ведётся по нормативным режимам, включая аварийный (обрыв провода) и монтажный. Широкая база обеспечивает дополнительный запас устойчивости при экстремальных нагрузках.

Горячее цинкование всех стальных элементов производится на заводе и обеспечивает долгосрочную защиту от коррозии. Монтаж поэлементный, болтовой, без сварки в полевых условиях. Опора У2+5Т применяется на специфических участках трасс ВЛ 500 кВ, где грунтовые условия исключают применение стандартной ширины базы.
