Опора У2+5

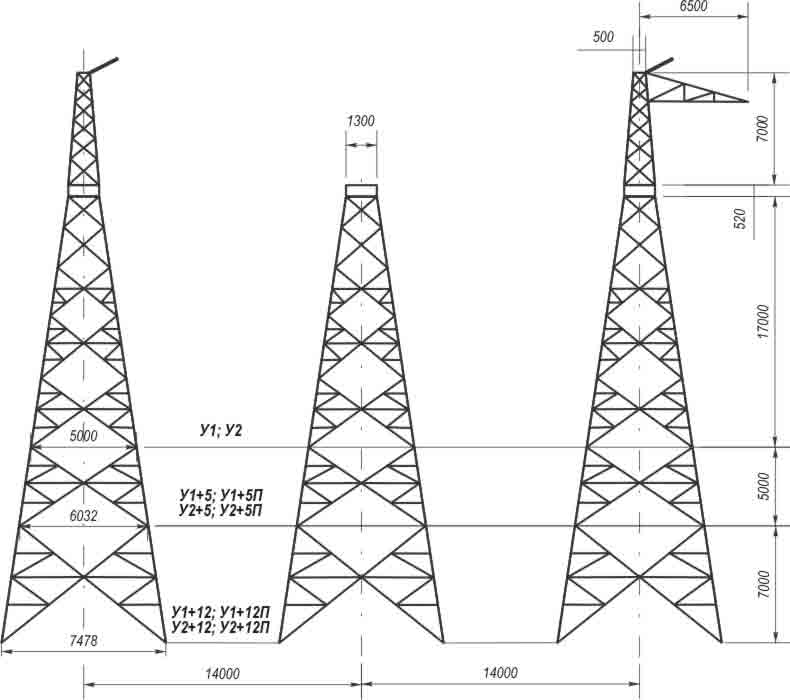

Вставка в 5 м в конструкции У2+5 доводит общую высоту одноцепной анкерно-угловой опоры для ВЛ 500 кВ до 29,5 м при высоте траверсы 22 м и ширине базы 6 м (расположение фундаментов 3×14 м). Конструкция выполнена по типовому проекту 3.407-106 (серия 3539тм-т2) и допускает угол поворота трассы до 60 градусов.

Масса металлоконструкции по чертежу КМ: без горячего цинкования — 17 212 кг, с цинкованием — 17 727 кг. Опора предназначена для проводов марок 3×АС-400/51 и 3×АС-500/64, грозозащита — трос ТК-11. Климатическое исполнение рассчитано на применение в гололёдных районах I–IV.

Натяжные гирлянды изоляторов воспринимают горизонтальную составляющую тяжения расщеплённых проводов, которая в зоне угла поворота суммируется с ветровой нагрузкой поперёк линии. Расчёт ведётся по всем нормативным режимам: нормальному, аварийному (обрыв провода) и монтажному. При расчёте аварийного режима проверяются все элементы: стойка, траверсы, фундаменты на опрокидывание и вырывание.

Выбор высотной модификации на конкретном участке трассы определяется требованиями ПУЭ к вертикальному габариту провода над землёй и пересекаемыми объектами. Опора У2+5 занимает промежуточную позицию между базовым вариантом У2 (24,5 м) и максимальным У2+12 (36,5 м), что делает её оптимальной для участков с умеренным превышением рельефа или средними категориями пересекаемых объектов. Переход к У2+12 в таком случае был бы избыточным и экономически нецелесообразным.

Горячее цинкование всех стальных элементов производится на заводе. Болтовая сборка на монтаже обеспечивает простоту работ в полевых условиях. Опора У2+5 применяется при строительстве новых и реконструкции действующих системообразующих линий 500 кВ в рамках единой серии типовых решений 3539тм-т2, обеспечивая совместимость с соседними опорами серии по фурнитуре и узлам крепления.
