Опора УВ220-3+9

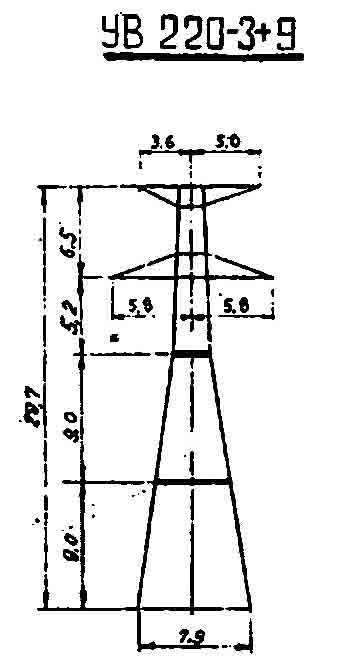

Надставка «+9» в шифре опоры УВ220-3+9 означает добавочную секцию, поднимающую провода над землёй на 9 м сверх базового исполнения УВ220-3. Суммарная высота достигает 29,7 м — такой подъём применяется при пересечении трассой лесных полос, дорог или других препятствий, над которыми необходимо сохранить нормируемый электрический зазор для линии 220 кВ. Типовой проект 7079тм-т12 охватывает все варианты данной серии по высоте.

Траверсы закреплены на отметке 23,2 м. При расчётном провисании провода под нагревом или гололёдной нагрузкой провод опускается ниже точки подвеса, и именно запас по высоте, обеспеченный надставкой, гарантирует соблюдение электрических зазоров в самых неблагоприятных климатических условиях. Грамотный выбор исполнения с надставкой позволяет избежать превышения нормативов при минимальных затратах.

База расширена до 7,9 м по сравнению с 5,2 м базового УВ220-3. Это закономерное следствие увеличения высоты: те же угловые нагрузки от тяжения проводов при большем плече создают больший опрокидывающий момент. Широкая база перераспределяет реакции по четырём точкам опирания, снижая давление на каждый фундаментный блок и обеспечивая устойчивость при нормативных и аварийных нагрузках.

Масса металлоконструкции составляет 13 457 кг без цинкования и 13 990 кг с горячим цинкованием — примерно на 40 % больше, чем у базового варианта. Этот прирост объясняется удлинением ствола, расширением основания и усилением несущих элементов. Горячее цинкование добавляет около 530 кг и обеспечивает долгосрочную антикоррозийную защиту стали на весь нормативный срок службы линии без промежуточной окраски.

Анкерно-угловая опора ЛЭП УВ220-3+9 используется на поворотах трассы одноцепных ВЛ 220 кВ, где рельеф или инфраструктурные объекты требуют умеренного подъёма проводов. В аварийных режимах конструкция удерживает нагрузку сохранившегося пролёта, предотвращая цепное разрушение линии.
