Опора УВ220-1

Воздушные линии 220 кВ относятся к системообразующим элементам электрической сети, и угловые участки их трасс требуют надёжных анкерно-угловых опор с высокой несущей способностью. Опора УВ220-1 разработана по типовому проекту 7079тм-т11 для одноцепных ВЛ 220 кВ. При переходе к данному классу от 110 кВ нормативные фазовые расстояния возрастают в соответствии с ПУЭ, масса проводов и арматуры увеличивается — это непосредственно отражается в геометрии и металлоёмкости конструкции.

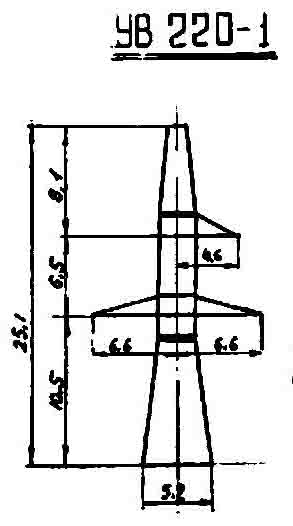

Полная высота опоры УВ220-1 ЛЭП составляет 25,1 м — на 4,4 м больше, чем у аналогичного типоразмера УВ110-1 для 110 кВ. Траверса расположена на отметке 10,5 м, ширина основания — 5,2 м. Масса металлоконструкции по чертежу КМ — 7 518 кг без антикоррозионного покрытия и 7 811 кг с горячим цинкованием. Большая масса относительно аналога 110 кВ (5 239 кг для треугольного основания УВ110-1) обусловлена как большей высотой стойки, так и увеличенными размерами траверсы.

Анкерно-угловые опоры ВЛ 220 кВ несут нагрузку от продольного тяжения проводов в обоих примыкающих анкерных пролётах, поперечную горизонтальную результирующую от угла поворота трассы и вертикальную нагрузку от проводов, гирлянд и гололёда. Ветровая нагрузка на провода 220 кВ превышает аналогичный параметр для ВЛ 110 кВ ввиду большего диаметра фазных проводов.

Фундаментное решение для опоры УВ220-1 проектируется с учётом вырывающих и опрокидывающих усилий от суммарных горизонтальных нагрузок. Горячее цинкование металлоконструкции обеспечивает долговременный ресурс в различных климатических условиях — от суровых континентальных до морских.

Монтаж осуществляется болтовым методом с применением грузоподъёмной техники в строгом соответствии с проектной документацией. Расчёт трёх режимов нагружения — нормального, аварийного, монтажного — выполняется для ветрового и гололёдного районов конкретного объекта.
