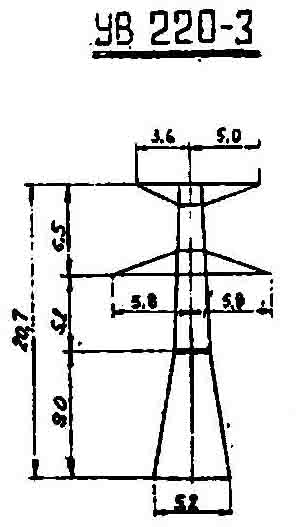

Опора УВ220-3

В отличие от вариантов с надставками, опора УВ220-3 представляет собой базовое исполнение анкерно-угловой опоры ЛЭП 220 кВ без дополнительных секций. Высота 20,7 м — минимальная в линейке УВ220-3 — соответствует условиям прокладки трассы в районах без значительных перепадов рельефа и без крупных препятствий в зоне пролётов. Такое исполнение рационально с точки зрения металлоёмкости и удобно при монтаже.

Опора одноцепная, выполнена по типовому проекту 7079тм-т12. Траверсы расположены на высоте 14,2 м от земли, что задаёт минимально допустимый вертикальный габарит от провода класса 220 кВ до поверхности земли при нормальном провисании. Ширина базы — 5,2 м: в базовом исполнении высота опоры невелика, и опрокидывающий момент от угловых нагрузок пропорционально ниже, чем у высотных вариантов серии.

Масса стальной конструкции по чертежу КМ — 9 653 кг без цинкования и 10 030 кг в варианте с горячим цинкованием. Сравнительно небольшая металлоёмкость снижает транспортные затраты и упрощает монтаж на объектах с ограниченным доступом строительной и грузоподъёмной техники.

Анкерно-угловое назначение определяет конструктивные особенности УВ220-3: усиленные узлы крепления натяжных гирлянд, развитые диагональные раскосы для передачи горизонтальных нагрузок на фундамент, повышенная жёсткость поясов по сравнению с промежуточными опорами аналогичной высоты. Конструкция рассчитана на аварийные воздействия при однофазном обрыве провода и ограничивает зону повреждения.

Базовое исполнение УВ220-3 удобно для прямолинейных угловых точек трассы, где нет необходимости в дополнительном подъёме проводов. Горячее цинкование стальных элементов обеспечивает нормативный срок службы без промежуточной окраски. Опора применяется в составе одноцепных ВЛ 220 кВ на угловых участках с небольшими требованиями к высоте подвеса проводов над землёй.

Конструкция стальных поясов и раскосов рассчитана на восприятие нормативных ветровых и гололёдных нагрузок в соответствии с требованиями типового проекта. Сталь с горячим цинкованием не требует регулярной антикоррозийной обработки в течение нормативного срока службы одноцепной линии 220 кВ.
