Опора ЦУ37-2

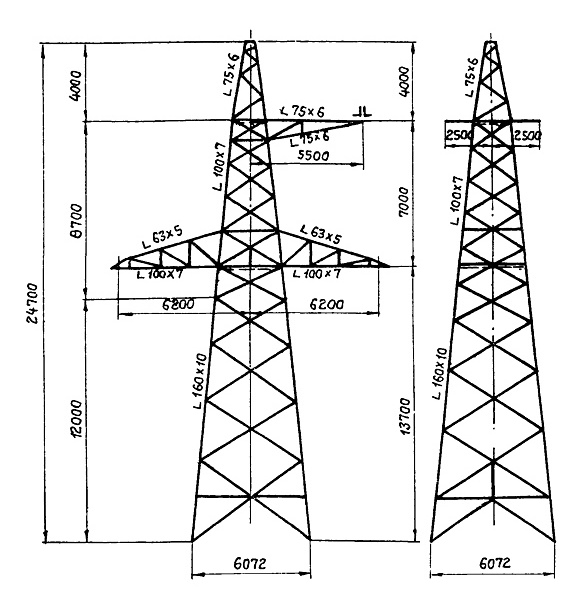

Опора ЦУ37-2 — одна из наиболее компактных конструкций анкерно-угловой серии для ВЛ 220 кВ в рамках типового проекта 3852тм-т3. Общая высота составляет 24,7 м, траверса закреплена на отметке 13,7 м, ширина основания — 6,1 м. Такие параметры делают конструкцию оптимальной для поворотных и анкерных точек, расположенных на открытых ровных участках трассы, где рельеф и условия пересечений не требуют дополнительного подъёма провода. Класс напряжения — 220 кВ, исполнение — одноцепное.

Анкерно-угловой тип означает, что провода крепятся в натяжных гирляндах изоляторов — конструкция воспринимает разностные тяжения при изменении направления ВЛ. По функции ЦУ37-2 идентична более высоким вариантам серии, однако применяется там, где нормативный габарит до земли обеспечивается при меньшей высоте траверсы. Расчётная несущая способность по тяжению сохраняется неизменной независимо от высоты исполнения.

Уменьшенная ширина базы 6,1 м упрощает устройство фундаментов и снижает нагрузку на грунт, что может быть существенным преимуществом при проектировании трасс на слабых или обводнённых грунтах. Уменьшение ширины основания также снижает объём земляных работ при устройстве фундаментов и ускоряет монтажный цикл.

Масса металлоконструкции без цинкования — 7572 кг, с горячим цинкованием — 7868 кг. Это наименьшая масса среди одноцепных анкерно-угловых опор 220 кВ данной серии, что обеспечивает снижение транспортных и монтажных затрат. Горячее цинкование обеспечивает защиту от коррозии на весь проектный срок службы ВЛ, в том числе в районах с повышенной влажностью.

Разборная болтовая конструкция из прокатных уголков не требует сварочного оборудования при монтаже. Опора ЦУ37-2 востребована при строительстве и реконструкции одноцепных воздушных линий 220 кВ в условиях, когда высота и масса конструкции имеют определяющее значение для экономики проекта.
