Опора ЦУ37

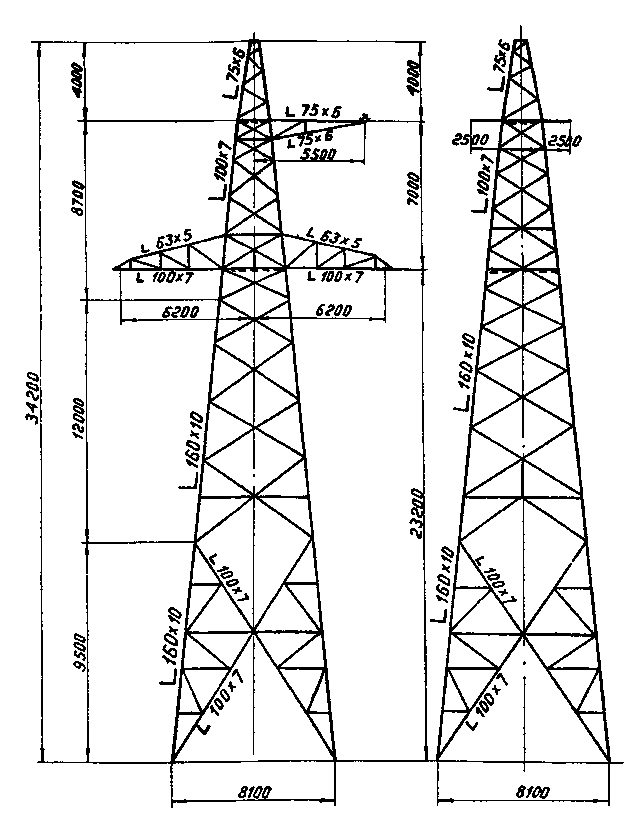

Воздушные линии 220 кВ требуют специализированных конструктивных решений для узловых точек трассы. Опора ЦУ37 — анкерно-угловая, одноцепная, предназначена для ВЛ 220 кВ, разработана по типовому проекту 3852тм-т3. Общая высота составляет 34,2 м, что обеспечивает достаточный вертикальный габарит до проводника при использовании гирлянд изоляторов, характерных для данного класса напряжения. Конструкция устанавливается в поворотных и анкерных узлах трассы.

Траверса расположена на высоте 23,2 м. Это положение обеспечивает нормируемые расстояния от проводов до земли при стрелах провеса, соответствующих типовым пролётам ВЛ 220 кВ в различных климатических районах. Ширина основания — 8,1 м, что формирует надёжную опорную площадку для восприятия горизонтальных усилий от тяжения проводов при углах поворота до нормируемых значений. Устойчивость к ветровым нагрузкам на конструкцию и провода обеспечивается расчётом по нормам ПУЭ.

В отличие от промежуточных опор ВЛ 220 кВ, где провода висят в поддерживающих зажимах, на анкерно-угловой ЦУ37 они крепятся в натяжных гирляндах изоляторов. Это позволяет воспринимать разностное тяжение при изменении направления трассы и контролировать стрелу провеса в смежных пролётах. Конструкция также воспринимает нагрузки при аварийном обрыве провода в одном пролёте.

Масса стальных элементов без цинкования составляет 11 155 кг, с горячим цинкованием — 11 591 кг. Горячее цинкование по ГОСТ 9.307 обеспечивает защиту от коррозии на протяжении всего расчётного срока службы линии. Надлежащая антикоррозионная защита особенно важна для опор, эксплуатируемых в условиях переменной влажности и промышленного загрязнения атмосферы.

Опора ЦУ37 применяется при строительстве и реконструкции одноцепных ВЛ 220 кВ магистрального значения. Стандартизированные элементы из типового проекта 3852тм-т3 обеспечивают совместимость с фундаментными решениями серии. Монтаж осуществляется на болтовых соединениях без применения сварки.
