Опора ЦУ33+5

Опора ЦУ33+5 формируется путём введения вставки длиной 5 м в тело ствола базовой конструкции ЦУ33. Это поднимает общую высоту с 30,2 до 35,2 м, а точку подвеса траверсы — до 28,2 м. Применяется на угловых и анкерных позициях одноцепных ВЛ 220 кВ, где одновременно требуются функции анкерной стойки и значительно увеличенный габарит проводов: переходы через реки с высоким паводком, пересечения с важными коммуникациями, сложный рельеф.

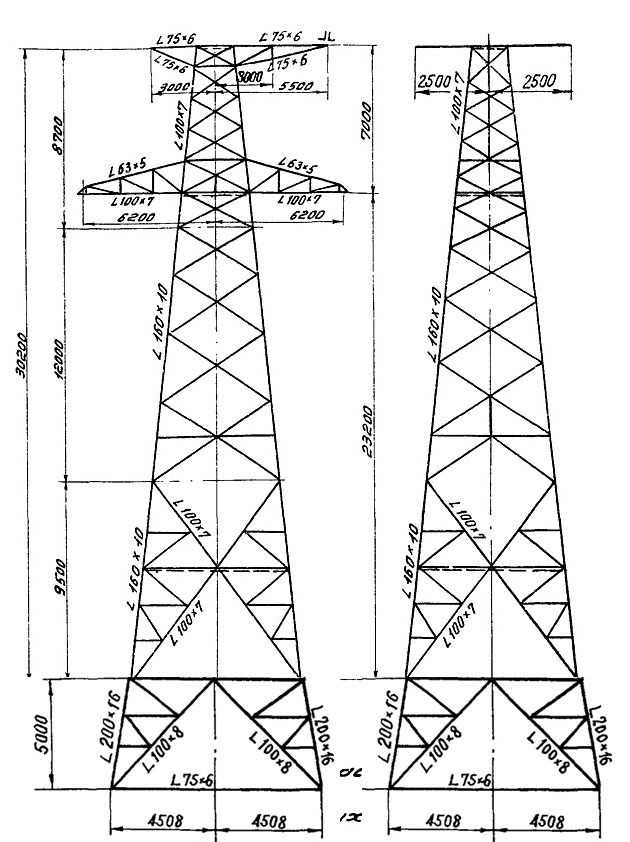

Вставка существенно увеличивает металлоёмкость: масса по чертежу КМ составляет 17 598 кг без горячего цинкования и 18 285 кг с покрытием против 11 050 и 11 481 кг у ЦУ33. Разница в 6 804 кг с цинком объясняется не только удлинением ствола, но и необходимым расширением базы до 9 м (против 8,1 м у ЦУ33) для компенсации возросших опрокидывающих моментов.

В системе 220 кВ высокая металлоёмкость анкерно-угловых опор обоснована: ненадёжность анкерной точки на магистральной ВЛ 220 кВ грозит потерей транзита электроэнергии на крупные энергоузлы. Конструкция воспринимает горизонтальную составляющую тяжения в угловой точке и полное тяжение при аварийном режиме с одной стороны пролёта.

Стальная решётка из горячекатаных угловых профилей, болтовые соединения. Горячее цинкование всех элементов обязательно: при высоте 35,2 м регулярное техническое обслуживание опоры затруднено, поэтому защитное покрытие должно сохраняться на весь нормативный срок службы без промежуточных работ. Типовой проект — 3852тм-т3; унификация с серией по арматуре и фундаментам сохраняется.

Монтаж потребует крана с высотой подъёма крюка не менее 38 м и соответствующей грузоподъёмностью. Сборка — поэлементная, по стандартной технологии для решётчатых опор класса 220 кВ.

Фундаменты для ЦУ33+5 рассчитываются с учётом значительной общей массы 18 285 кг и широкой базы 9 м. Большой опрокидывающий момент от нагрузок при высоте 35,2 м требует тщательного геотехнического обоснования. Все конструктивные параметры соответствуют требованиям ПУЭ к воздушным линиям 220 кВ.
