Опора ЦУ33-2

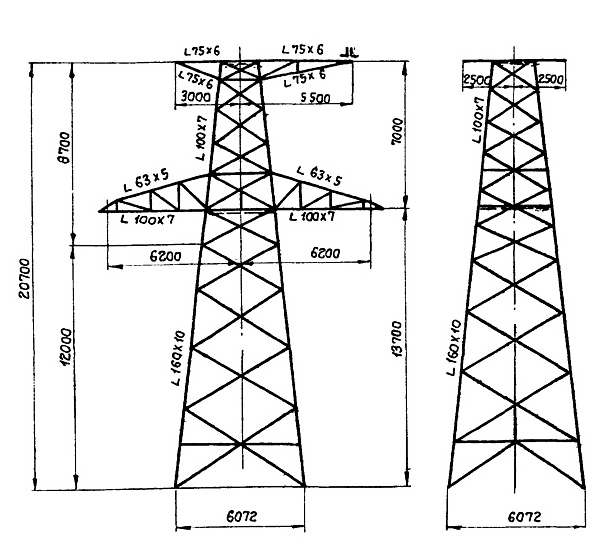

Конструктивную основу опоры ЦУ33-2 составляет решётчатая стальная башня с квадратным основанием шириной 6,1 м, рассчитанная на восприятие знакопеременных нагрузок от тяжения проводов при изменении направления линии. Тип — анкерно-угловая, класс напряжения — 220 кВ, исполнение — одноцепное. Разработана по типовому проекту 3852тм-т3, что обеспечивает унификацию конструктивных элементов с остальными опорами серии.

Общая высота опоры составляет 20,7 м, траверса расположена на отметке 13,7 м. Благодаря умеренной высоте и компактной базе конструкция хорошо подходит для монтажа на участках с ограниченным строительным коридором — в том числе вблизи населённых пунктов и в зонах с повышенными требованиями к отчуждению земли. Удобный для транспортировки размер элементов существенно снижает логистические затраты.

Как анкерно-угловая, опора ЦУ33-2 устанавливается в точках изменения трассы ВЛ: на углах поворота, в начале и конце анкерных секций, там, где необходимо погасить продольное тяжение проводов. Провода крепятся в натяжных гирляндах изоляторов — в отличие от промежуточных опор, где применяются поддерживающие зажимы. Конструкция воспринимает нагрузки сразу в нескольких направлениях, включая горизонтальные составляющие тяжения.

Масса стальных элементов по чертежу КМ без цинкования составляет 7470 кг; после горячего цинкования — 7762 кг. Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту, что особенно важно при эксплуатации в районах с агрессивной атмосферой — вблизи промышленных объектов, морского побережья или при повышенном гололёдном воздействии.

Опора проектировалась в соответствии с нормами типового проекта 3852тм-т3 и рассчитана на применение в различных климатических районах по ветровой нагрузке и гололёду. Разборная конструкция из прокатных уголков позволяет перевозить элементы стандартными транспортными средствами и собирать на трассе без применения сварочного оборудования. Болтовые соединения упрощают замену повреждённых секций при ремонте.
