Опора ЦУ33

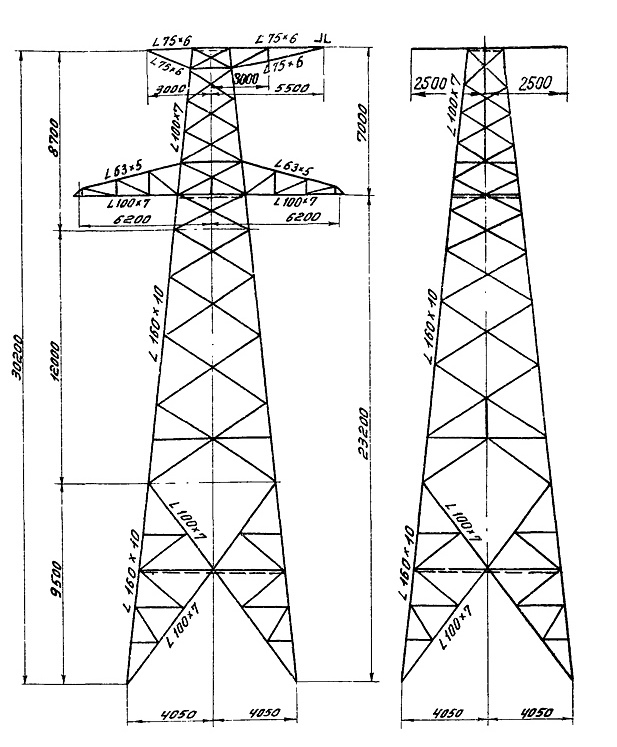

Анкерно-угловая опора ЦУ33 разработана для одноцепных воздушных линий класса 220 кВ и является частью типового проекта 3852тм-т3. Переход с 110 кВ на 220 кВ кардинально меняет масштаб конструкции: высота 30,2 м, значительная ширина базы 8,1 м и масса 11 050 кг без цинкового покрытия и 11 481 кг с горячим цинкованием — всё это отражает требования повышенного класса напряжения к несущей способности и жёсткости конструктивных элементов.

Траверса расположена на отметке 23,2 м — сравнительно высоко относительно общей высоты стойки. Это обусловлено жёсткими требованиями ПУЭ к изоляционным расстояниям при 220 кВ: зазоры от проводов до металла опоры и от нижней цепи до поверхности земли существенно возрастают при переходе на более высокое напряжение.

Анкерно-угловая функция предполагает восприятие продольного тяжения одноцепного комплекта проводов и горизонтальной равнодействующей тяжений на угловых участках трассы. При аварийном обрыве провода опора удерживает весь смежный пролёт. В системе 220 кВ надёжность анкерных узлов критически важна: аварийный завал секции влечёт потерю мощности на транзитных линиях дальнего электроснабжения.

Стальная решётчатая конструкция — горячекатаные угловые профили на болтовых соединениях, горячее цинкование. Типовой проект 3852тм-т3 обеспечивает совместимость по фундаментным блокам и линейной арматуре с промежуточными ЦПУ30–ЦПУ32 данной серии.

Монтаж поэлементный с применением автомобильного крана. Высота 30,2 м и масса конструкции требуют крана средней грузоподъёмности с вылетом стрелы не менее 32–34 м. Конструкция рассчитана на нормативные климатические нагрузки для ВЛ данного класса напряжения.

Фундаменты под ЦУ33 рассчитываются с учётом значительных горизонтальных нагрузок от тяжения в классе 220 кВ и широкой базы 8,1 м. Стандартные фундаментные решения типового проекта 3852тм-т3 охватывают основные типы грунтовых условий. Конструкция полностью соответствует требованиям ПУЭ для высоковольтных ВЛ данного класса напряжения.
