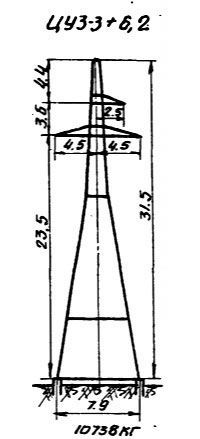

Опора ЦУ3-3+6.2

Конструкция ЦУ3-3+6.2 формируется на основе опоры ЦУ3-3 с добавлением вставки длиной 6,2 м в тело ствола. В результате общая высота возрастает с 25,3 до 31,5 м, а точка подвеса нижней траверсы поднимается до отметки 23,5 м. Такой типоразмер востребован там, где угловая или анкерная позиция трассы ВЛ 110 кВ совпадает с пересечением объекта, требующего значительно увеличенного габарита проводов: поймы рек при паводках, магистральные автодороги, объекты производственной инфраструктуры.

Расширение вставки существенно меняет пропорции конструкции: ширина базы возрастает до 7,9 м против 6,1 м у ЦУ3-3, что необходимо для компенсации опрокидывающих моментов от возросшего плеча горизонтальных нагрузок. Масса конструкции по чертежу КМ — 10 738 кг без горячего цинкования и 11 157 кг с покрытием. Прирост металлоёмкости по сравнению с ЦУ3-3 весьма значителен и объясняется как самой вставкой, так и усилением основания.

Анкерно-угловой тип в одноцепном исполнении предполагает восприятие горизонтальной составляющей тяжений проводов и грозозащитного троса в угловых точках трассы и полного тяжения в аварийных режимах. Это одна из наиболее нагруженных позиций в одноцепной серии ЦУ3 проекта 3852тм-т2.

Стальная решётчатая конструкция из горячекатаных угловых профилей, болтовые соединения. Горячее цинкование обеспечивает антикоррозионную защиту без периодического окрашивания. Конструкция унифицирована с серией по арматуре и фундаментным решениям.

Монтаж потребует крана с вылетом стрелы, достаточным для установки секций на высоте более 31 м. Сборка ведётся поэлементно бригадой по стандартной технологии. Конструкция соответствует требованиям ПУЭ для ВЛ 110 кВ.

Фундаменты для ЦУ3-3+6.2 рассчитываются с учётом значительно возросших горизонтальных нагрузок и ширины базы 7,9 м. Типовой проект 3852тм-т2 предусматривает стандартные фундаментные решения для адаптации к различным грунтовым условиям. Конструкция соответствует требованиям ПУЭ для ВЛ 110 кВ по прочности и надёжности.
