Опора ЦУ3-3

Опора ЦУ3-3 относится к одноцепной анкерно-угловой серии для ВЛ 110 кВ типового проекта 3852тм-т2 и отличается от модификаций ЦУ3–ЦУ3-2 увеличенной высотой стойки. Общая высота составляет 25,3 м, траверса расположена на отметке 17,3 м — на 2,85 м выше, чем у базовых вариантов высотой 22,45 м. Такое решение применяется, когда угловая или анкерная позиция требует дополнительного подъёма проводов над препятствиями при сохранении функции анкерной стойки.

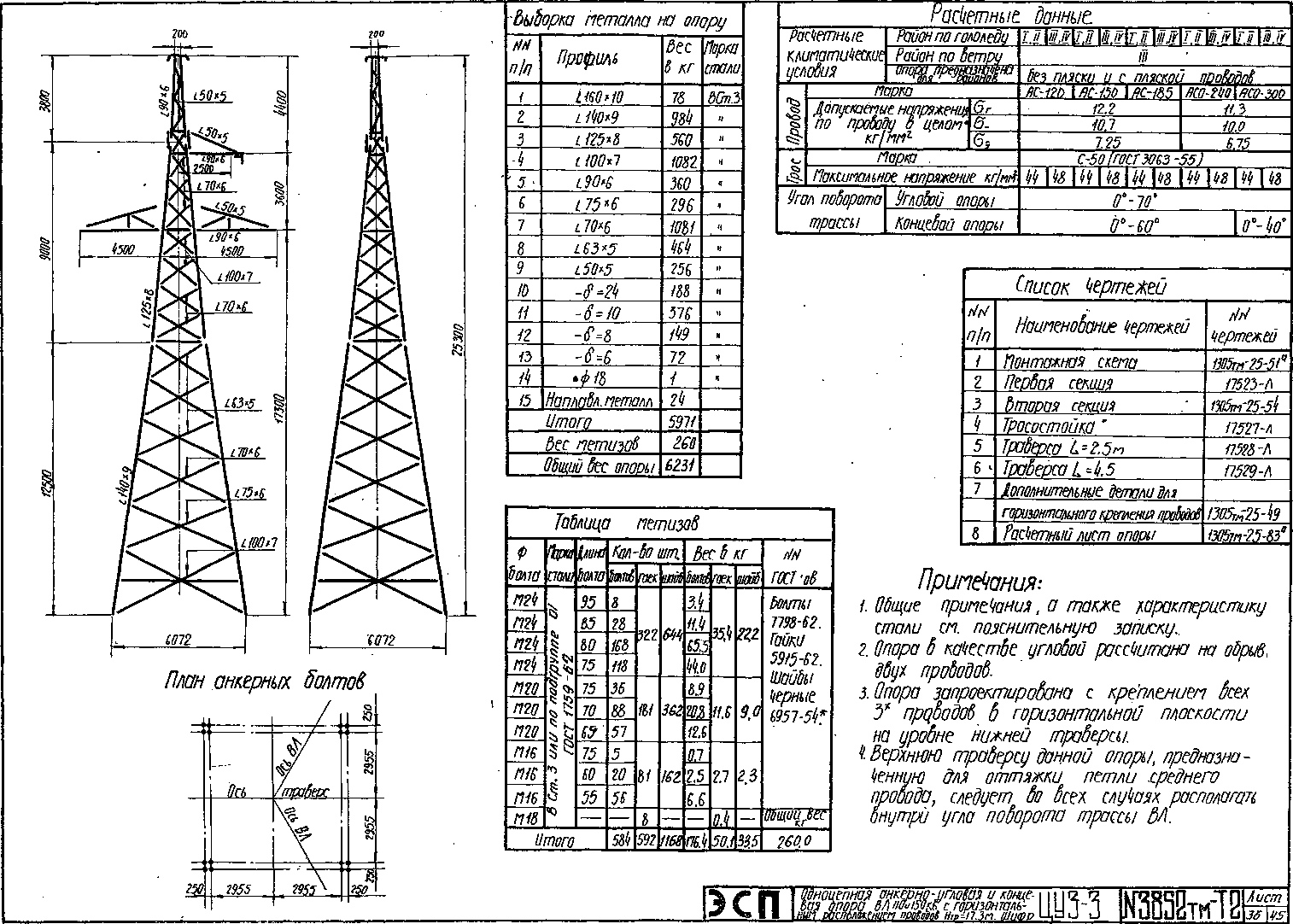

Вместе с ростом высоты расширяется и основание: ширина базы — 6,1 м против 5,2 м у более низких модификаций. Расширение компенсирует возросший опрокидывающий момент от нагрузок, приложенных на большей высоте, и обеспечивает необходимый запас устойчивости. Масса по чертежу КМ: 6 231 кг без горячего цинкования и 6 475 кг с покрытием — заметно выше, чем у ЦУ3-2 (5 601 кг с цинком).

Анкерно-угловой тип означает восприятие горизонтальной равнодействующей тяжений одноцепного комплекта проводов на угловых точках трассы и удержание полного тяжения при аварийном обрыве провода с одной стороны. Одновременно конструкция служит узловой точкой деления трассы на анкерные секции.

Стальная решётка из горячекатаных угловых профилей, болтовые соединения, горячее цинкование. Типовой проект — 3852тм-т2. Унификация с серией по линейной арматуре и фундаментным решениям позволяет применять единую номенклатуру материалов при строительстве всей трассы.

Опора ЦУ3-3 применяется преимущественно на участках с умеренно пересечённым рельефом, где профиль трассы требует повышенного габарита в угловых точках. Монтаж поэлементный; умеренная высота конструкции допускает применение лёгких кранов.

Фундаменты для ЦУ3-3 рассчитываются с учётом расширенной базы 6,1 м и возросшего опрокидывающего момента по сравнению с ЦУ3 высотой 22,45 м. Конструкция соответствует требованиям ПУЭ для ВЛ 110 кВ. Применяется совместно с промежуточными ЦП8/ЦП8-1 и более низкими анкерными ЦУ3 на трассах со сложным рельефом.
