Опора 4У110+9

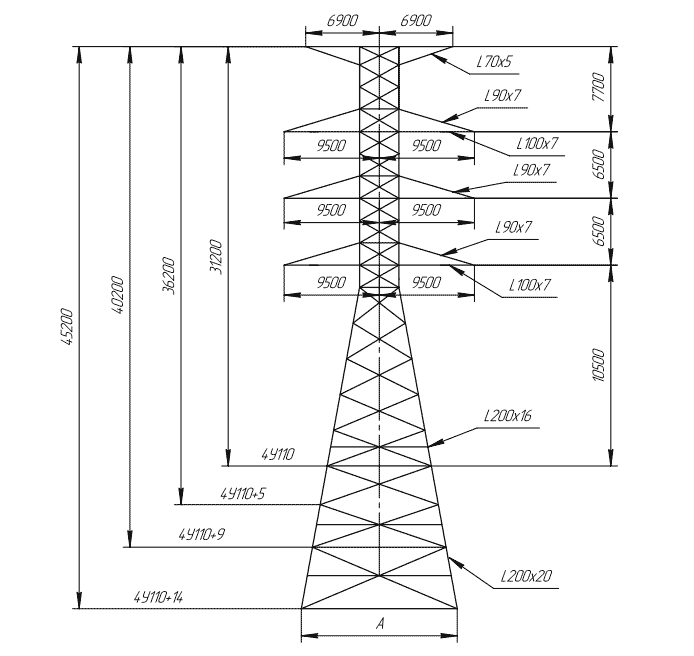

Тяжение проводов в анкерном пролёте — определяющий расчётный фактор для всего класса анкерно-угловых опор. При четырёхцепной схеме суммарное горизонтальное усилие кратно возрастает, требуя значительного расширения базы и усиления несущих поясов. Опора ЛЭП 4У110+9 решает эту задачу при общей высоте 40,2 м с надставкой 9 м.

Высота траверсы — 19,5 м. Ширина базы фундаментного контура 7,9 м формирует плечо, достаточное для компенсации тяжения четырёх цепей проводов АС 120/19 и АС 150/24 в нормативных гололёдных условиях I–IV районов. При одностороннем обрыве провода опора сохраняет устойчивость без дополнительных раскосов или оттяжек.

Грозозащитный трос марки ЛК-0-8 размещается на вершине конструкции и обеспечивает защитный угол, при котором прямые удары молнии в фазные провода исключены на нормативно заданном протяжении линии.

По массе металлоконструкций опора 4У110+9 близка к варианту +5: без горячего цинкования — 25 580 кг, с горячим цинкованием — 26 636 кг. Близость значений объясняется нелинейным характером изменения расхода стали: прирост сечений элементов верхней части частично компенсируется их оптимизацией в нижней.

Опора 4У110+9 применяется на поворотах трассы четырёхцепных ВЛ 110 кВ, где рельеф или пересечения инженерных объектов требуют промежуточного подъёма точки подвеса в диапазоне от +5 до +14 м. Конструкция выполняется из горячекатаных профилей с болтовой сборкой и горячим цинкованием элементов до монтажа. Нижние пояса стойки воспринимают сжимающие нагрузки при суммарном тяжении четырёх цепей проводов в условиях ветровых воздействий. Расчёт ведётся на наихудшее сочетание нормативных нагрузок, включая гололёдный район IV. Фундаментные решения принимаются по типовым сериям с учётом геологии конкретной площадки. Поставка в разобранном виде с маркировкой элементов согласно монтажной схеме обеспечивает сборку конструкции без специализированной подгонки на трассе.
