Опора 4У110+5

Ширина базы фундаментного контура во многом определяет несущую способность анкерно-угловой опоры под суммарным тяжением проводов. У 4У110+5 этот параметр — 6,7 м, промежуточное значение между базовым 4У110 (5,2 м) и вариантом +14 (9,4 м), соответствующее надставке ровно в 5 м к базовой строительной высоте.

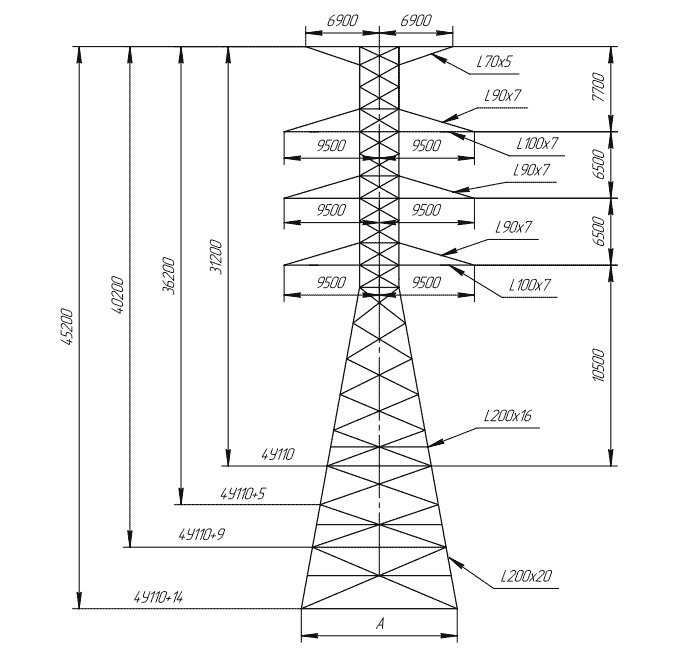

Общая высота опоры 4У110+5 — 36,2 м, высота траверсы — 15,5 м. Этот типоразмер занимает среднее положение в линейке четырёхцепных анкерно-угловых опор 110 кВ и применяется там, где нормируемый габарит требует промежуточного подъёма точки подвеса по сравнению с базовым исполнением, а полная надставка +14 м по условиям рельефа избыточна.

Конструкция рассчитана на провода АС 120/19 и АС 150/24 в натяжных гирляндах. Грозозащитный трос ЛК-0-8 закрепляется на вершине стойки. Диапазон расчётных гололёдных районов I–IV обеспечивает применимость в широком географическом диапазоне без изменения несущей схемы. Анкерно-угловые опоры воспринимают как поперечные, так и продольные горизонтальные нагрузки от тяжения всех четырёх цепей.

Масса стальных конструкций по чертежу КМ: без горячего цинкования — 25 515 кг, с горячим цинкованием — 26 636 кг. Слой цинка надёжно защищает сталь от атмосферной коррозии на всём протяжении расчётного срока службы.

Опора 4У110+5 устанавливается в точках изменения направления трассы на четырёхцепных ВЛ 110 кВ и на границах анкерных участков. Надставка +5 м позволяет применять её на пересечённой местности без изменения схемы фундаментов и типа анкерного пролёта. Нижний пояс стойки рассчитан на восприятие полного суммарного тяжения четырёх цепей провода при наихудшем сочетании ветровых и гололёдных нагрузок. Тип фундамента подбирается по типовым решениям с учётом несущей способности грунта и глубины промерзания конкретной площадки. Поставка выполняется в разобранном виде с маркировкой элементов согласно чертежам КМД — это обеспечивает правильную сборку без подгонки на трассе.
