Опора ПУБ-5

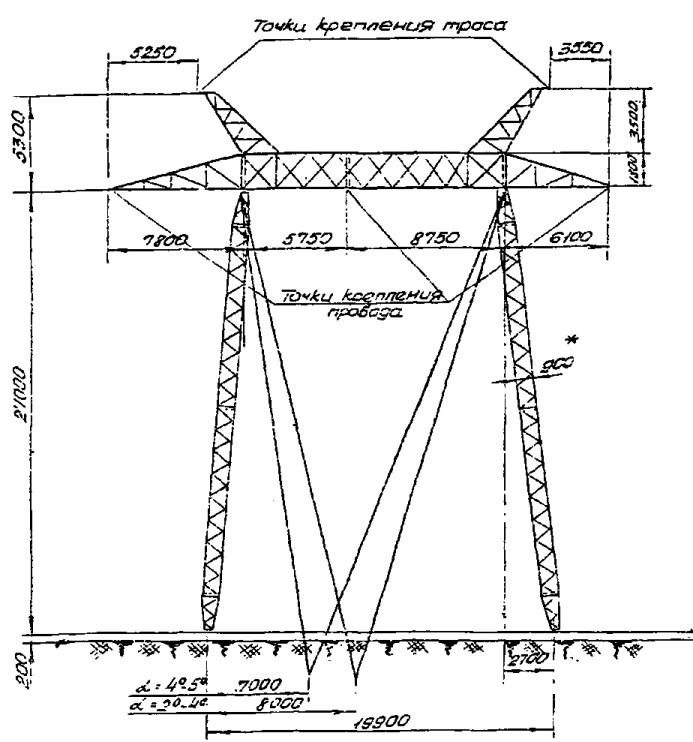

Опора ПУБ-5 относится к серии стальных промежуточных конструкций для одноцепных ВЛ 500 кВ, созданных по типовому проекту 3.407-106 (3539тм-т2). При одинаковых высотных отметках с ПУБ-2 (общая высота 32,3 м, уровень траверсы 27 м) данный вариант отличается шириной базы 19,9 м против 20,8 м, а также несколько меньшей массой: 9 308 кг без цинкования и 9 587 кг с горячим цинкованием.

Различие в размерах основания обусловлено конструктивными особенностями узлов сопряжения стоечных элементов и расстановкой фундаментных анкеров. На прямолинейных участках трассы обе модификации — ПУБ-2 и ПУБ-5 — применяются в зависимости от расчётных нагрузок конкретного пролёта и результатов геотехнических изысканий.

Провод — 3хАnС400/51 (расщеплённая фаза для ВЛ 500 кВ). Грозозащитные тросы — AnC70/72 и AnC95/141. Подвеска всех указанных марок осуществляется с помощью стандартных комплектов арматуры, предусмотренных в рамках типового проекта. Промежуточная опора воспринимает ветровые и гравитационные нагрузки; анкерные участки трассы оснащаются специализированными конструкциями.

Метод горячего цинкования всей металлоконструкции обеспечивает антикоррозионную защиту в широком диапазоне ветровых районов и районов по гололёду. Экономия цинка незначительна: разница в массе между оцинкованной и неоцинкованной версиями составляет 279 кг.

ПУБ-5 является стандартным элементом расстановки для магистральных ВЛ 500 кВ и широко применяется в проектах электроснабжения промышленных и региональных энергосистем совместно с анкерно-угловыми и концевыми опорами серии.
